캐비넷 간이스프링클러

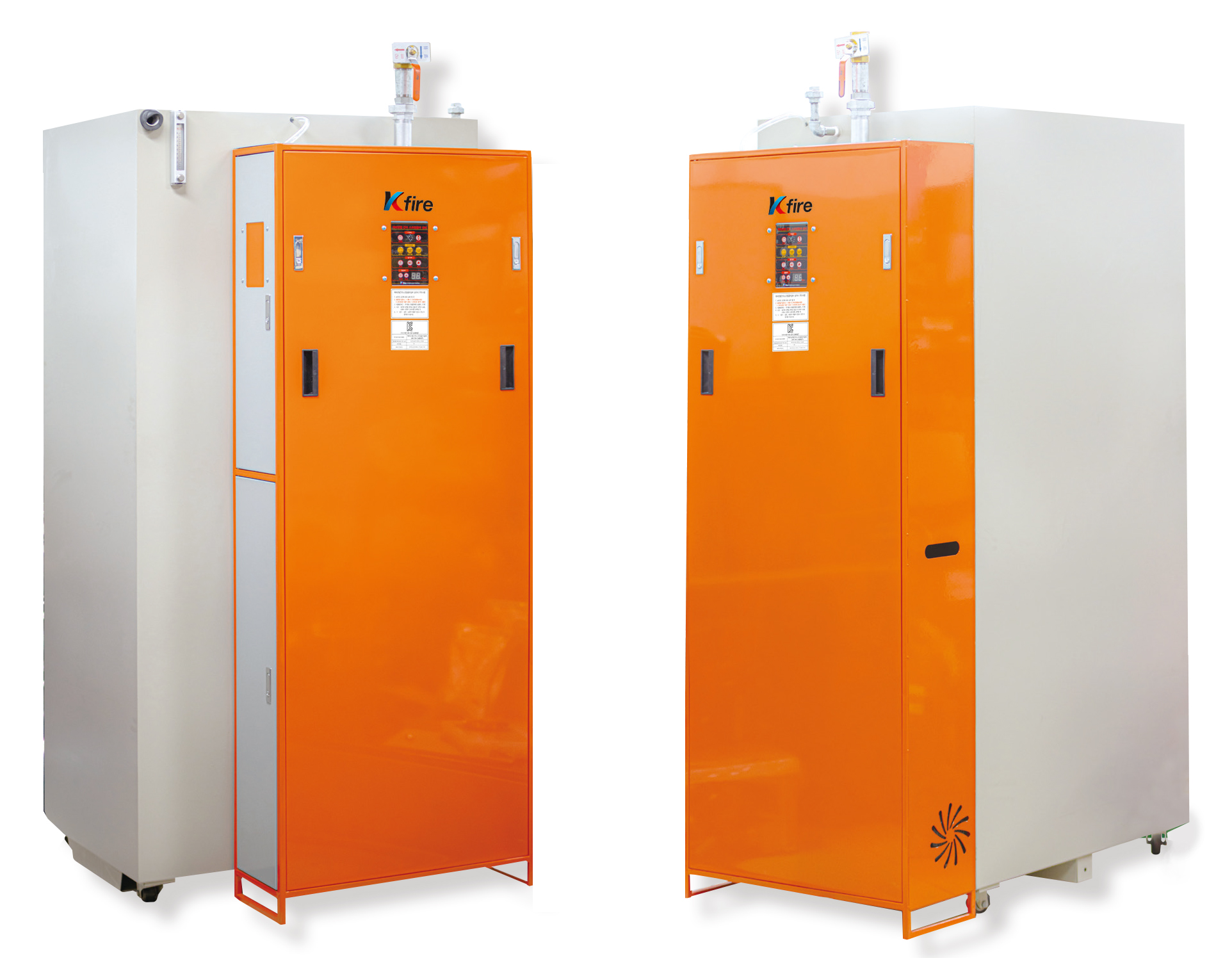

캐비넷형 간이스프링클러 설비
모델명 : HK-SH-CABINET
한국소방기구제작소는 특별합니다 - 내구성, 편리성, 품질, 디자인
캐비넷형 간이 스프링클러 설비 사양
형식 펌프가압방식, 사용배관길이 (5~80M), 10분용
구성부품 인버터, 배터리, 모터펌프 등
헤드 감지온도 범위(℃) 72~105℃ 조기반응형 (주거용, K=50)
수조용량 약 1,150L
방수시간 10분 (주거용 SP헤드 K=50×2개)
펌프용량, 토출양정, 동력 125L/min, 48m, 1.38kw
사용배관 재질, 호칭 및 길이 SPP, CPVC, STS, 32A, (5~80)M
비상전원 DC 24V, 80AH 배터리

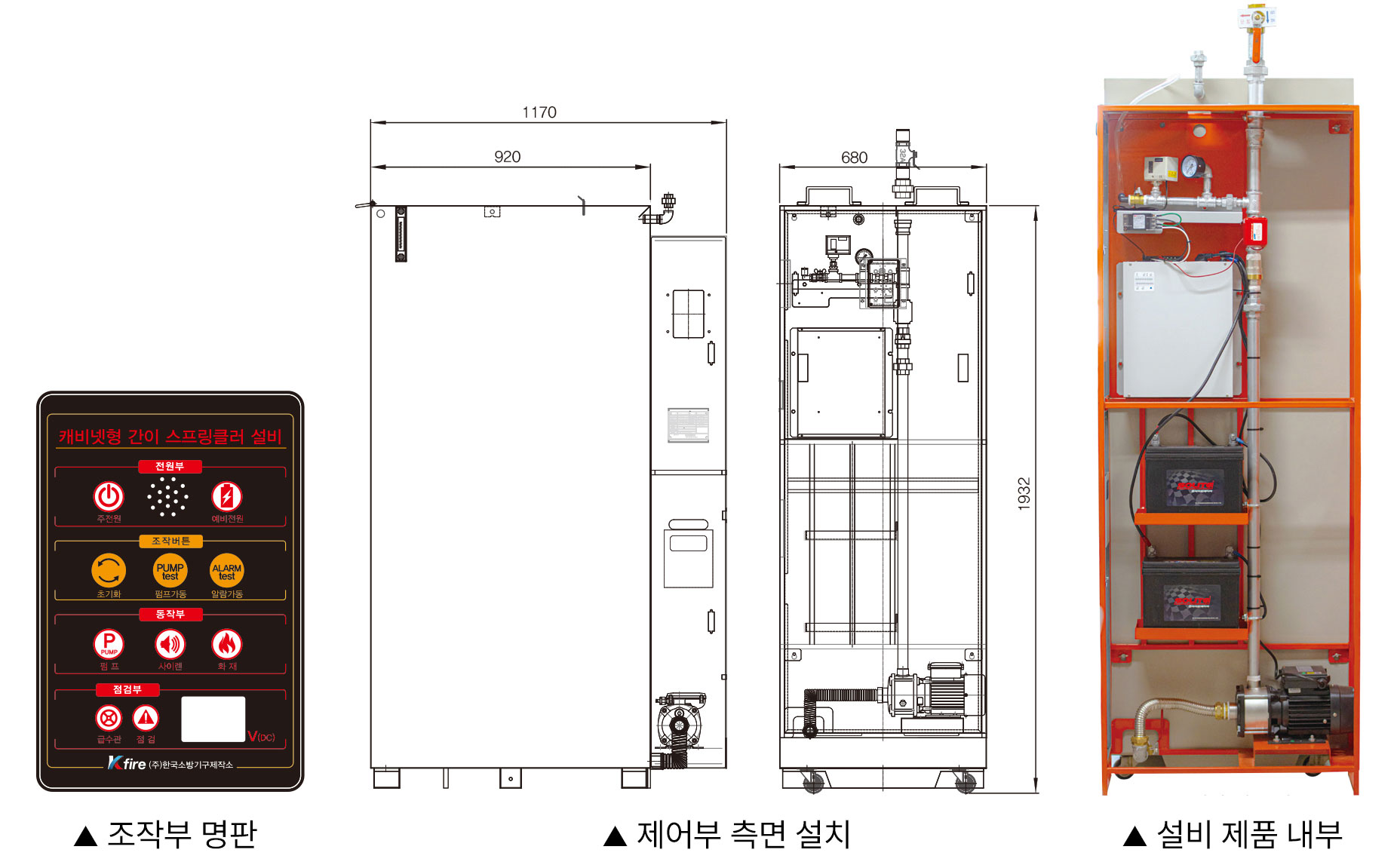

외형 수치 (가로×세로×높이) 1) 수조부 : 920×680×1,850 (재질 STS 304)
2) 제어부 : 680×250×1,815
3) 조립시 : 정면 920×930×1,932 (캐스트 포함), 측면 1,170×680×1,932 (캐스트 포함)
특·장점

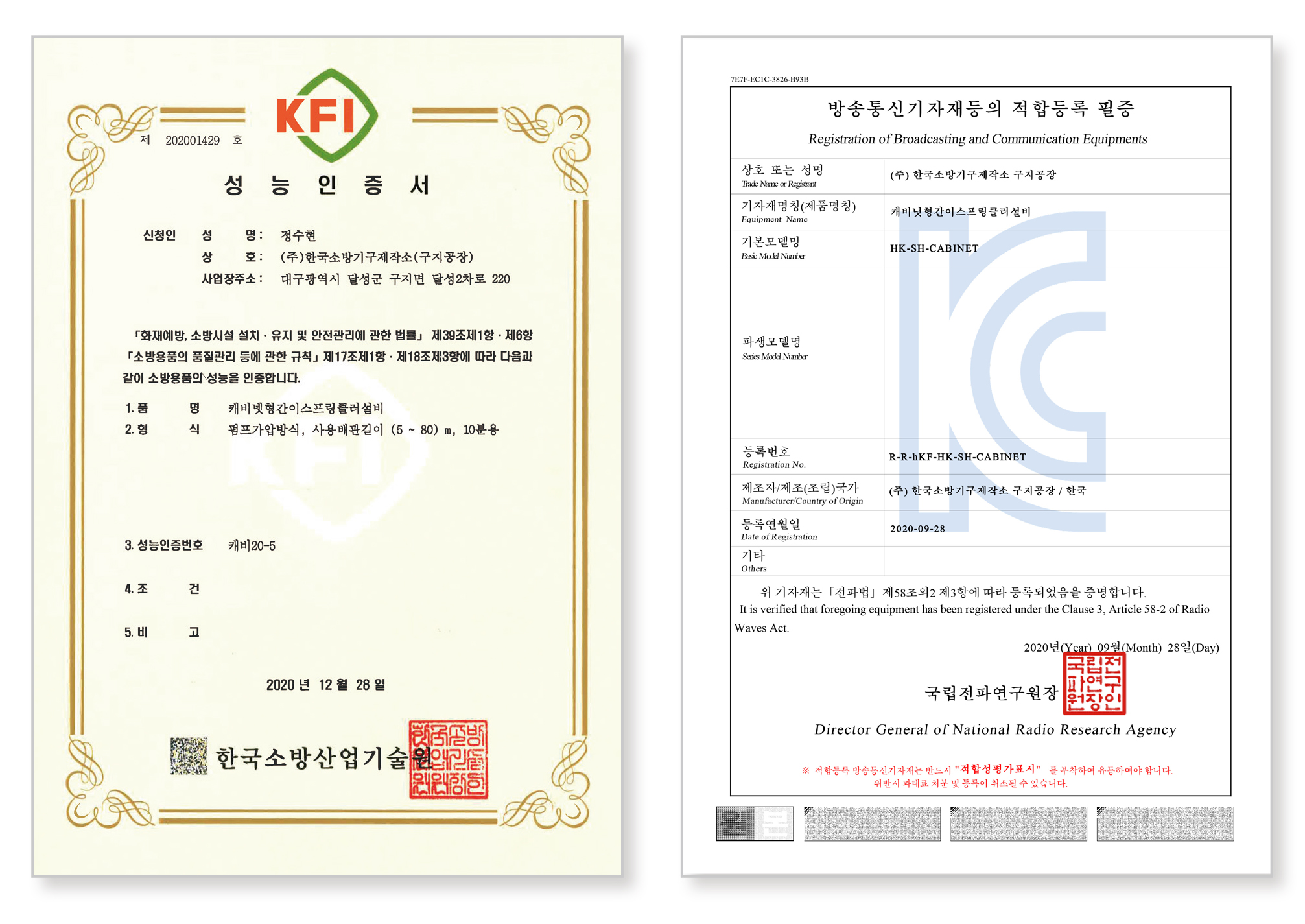

· 전자파 적합성 인증 획득 : 전자파로 인한 오작동 발생이 적다.
· 제어부 사각 파이프 프레임 구성 : 전면, 측면 개방형으로 작업공간 크다.
· 공간 활용도 높은 멀티 분리형 : 제어부 전면 설치, 제어부 측면 설치
· 사용자 우선의 제품설계 : 배터리 받침대 처짐 방지/현장 이동이 간편한 수조부 손잡이/고하중 캐스터
설치 대상 내부
설치시 주의사항
1. 승인된 조건에 따라 설치할 것
2. 배관등가길이(L) = 80m-(1.2*N 32A 엘보수량)
+0.36*N (32A 직류T 수량) + 1.8*N (32A 분기T 수량)
3. 시험배관헤드 : 주거용스프링클러헤드 (K = 50×2개)
4. 수조 : 설치후 6개월 단위로 점검 후 부족시 보충, 소화수 오염시 소화수를 교체할 것
5. 접지 : 감전, 오동작 위험이 있으니 반드시 접지를 하십시요

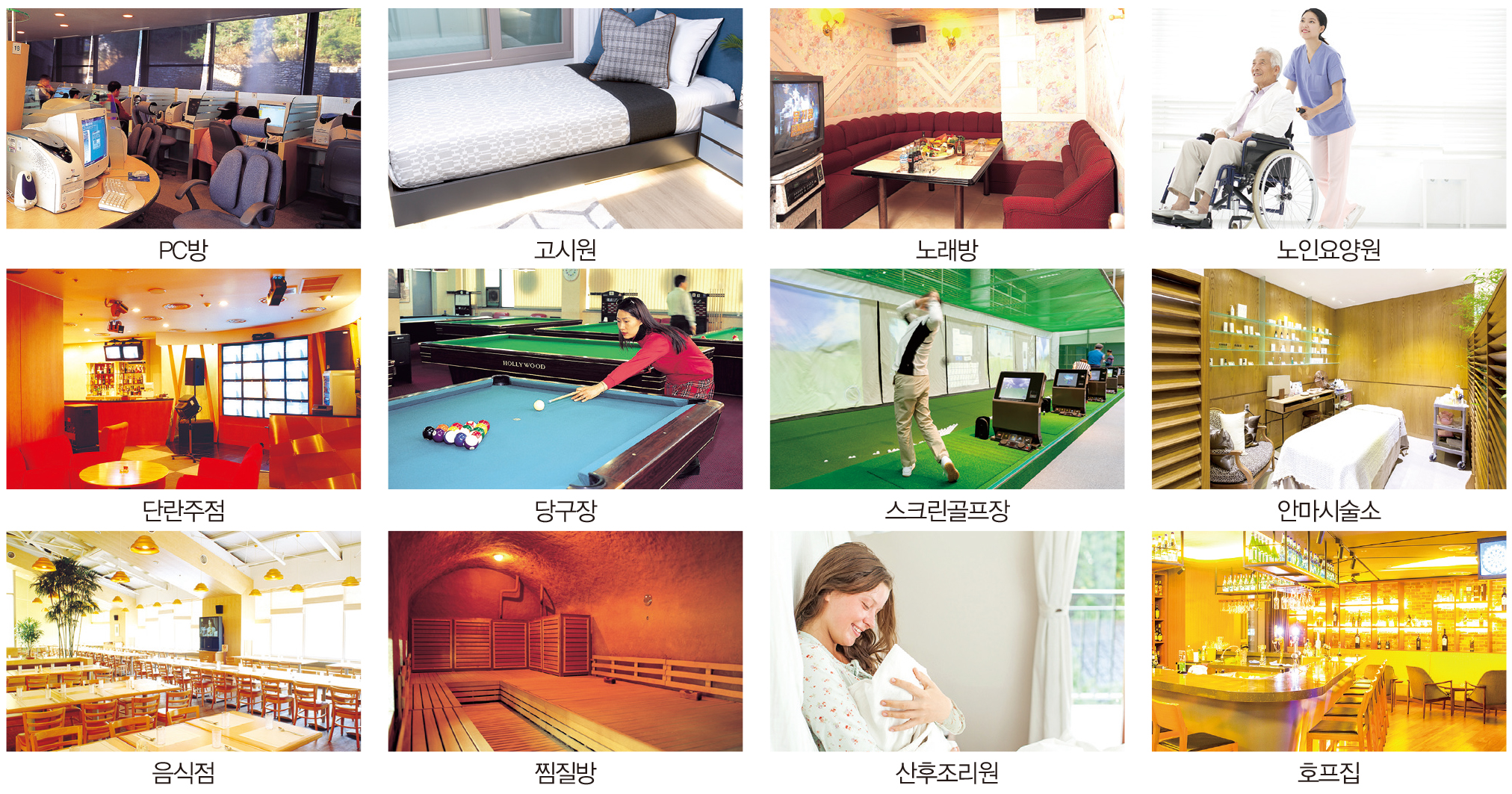

설치 적용 대상
· 주 용도가 근린생활시설로서 연면적 1,000㎡ 이상인 곳의 전 층
· 교육 연구시설 내에 있는 합숙소로서 연면적 100㎡ 이상인 곳
· 건물을 임차하여 출입국관리법 제52조 제2항에 따른 보호장소로 사용하는 부분
· 지하층의 다중이용업소로서 150㎡인곳
· 병설유치원
· 노유자 시설 또는 정신보건시설로서
- 연면적 300㎡ 미만이고 창살이 설치된 곳
- 연면적 300~600㎡ 인곳
설치 관련 법규 요약
· 소방시설 설치 유지 및 안전관리에 관한 법률 시행령 제15조
· 다중이용업소의 안전관리에 관한 특별법 제9조
· 제2조 제7호에 따른 산후조리업
· 제2조 제7호의 2에 따른 고시원업
· 제2조 제7호의 3에 따른 권총 사격장의 영업장
· 간이스프링클러설비의 화재안전기준 (NFSC 103A)
