자동소화 시스템
구성요소 및 제원
자소 23-22-1, 23-22-2, 23-25, 24-6, 24-5, 23-11-1, 24-8, 24-9, 23-28, 24-38, 24-40, 24-33

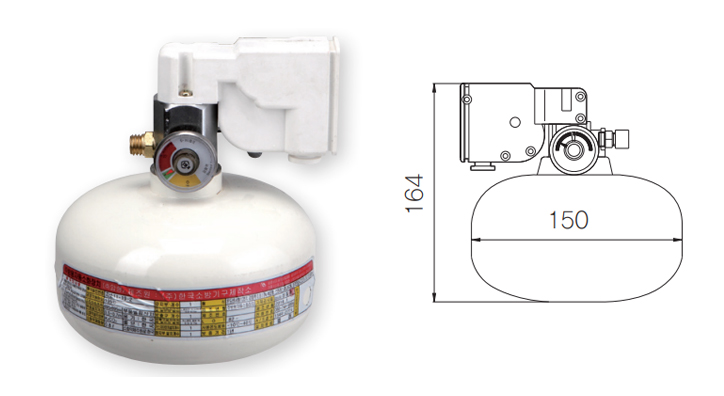

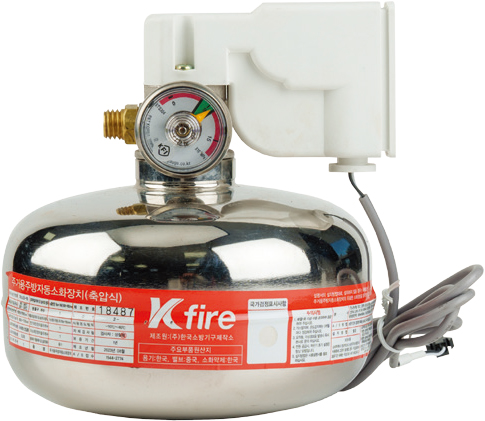

| 규격(㎜) | 150 (W) × 164(H) |
| 용량(ℓ) | 0.8 |
| 중량(g) | 1900 |
| 충전가스 | N2 |
| 주약제성분 | 아세트산칼륨(CH3COOK) |
| 정격전압 | DC 12V |
| 규격(㎜) | KAR-CP-FO-22-1 : 129(W) X 30(H) X 20(D) |
| 중량(g) | 39 |

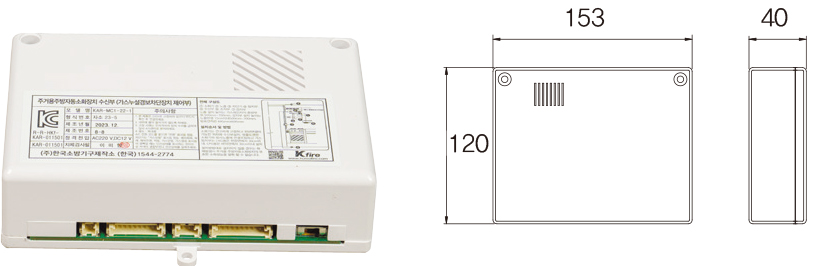

| 규격(㎜) | 153(W) × 120(H) × 40(D) |
| 중량(kg) | 0.32 |
| 감지부 1차 | 공칭작동온도 : 95°C |
| 감지부 2차 | 공칭작동온도 : 135°C |
| 분사노즐 | 방사시간 : 12초 방사각도 : 80˚ 일반 공칭방호면적 : 695㎜ × 695㎜ 일반유효설치높이 : 500 ~ 700㎜ 와이드타입 공칭방호면적 : 850㎜ × 850㎜ 와이드타입 유효설치높이 : 680 ~ 780㎜ |
| 규격(㎜) | 76 (W) × 356.8 (H) |
| 용량(ℓ) | 0.8 |
| 중량(kg) | 1.88 |
| 주약제성분 | 아세트산칼륨(CH3COOK) |
| 정격전압 | DC 12V |
| 적용가스종류 | LNG |

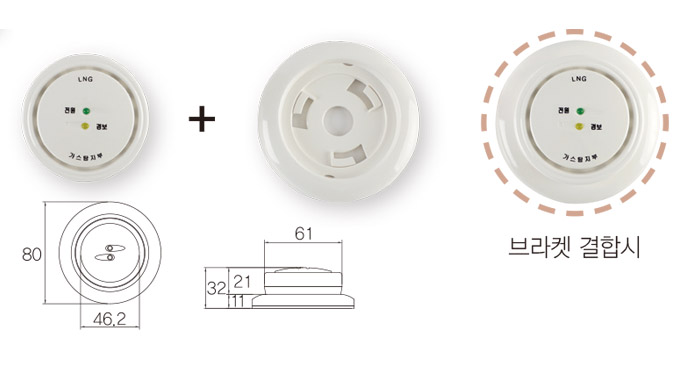

| 규격(㎜) | 61 Ø × 32(D) |
| 중량(g) | 60 |
구성요소 및 제원

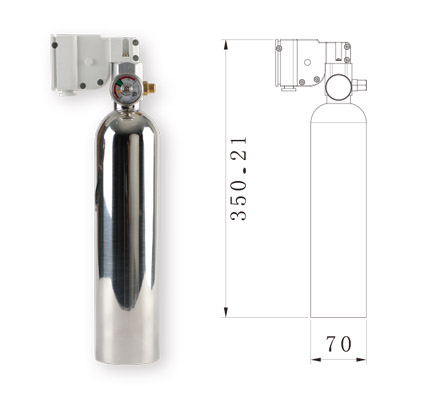

| 규격(㎜) | 70(W) × 350.21(H) |
| 용량(ℓ) | 0.7 |
| 중량(g) | 1639 |
| 주약제성분 | 탄산칼륨 (K2CO3) |
| 규격(㎜) | 150(W) × 164(H) |
| 용량(ℓ) | 0.8 |
| 중량(g) | 1900 |
| 주약제성분 | 탄산칼륨 (K2CO3) |

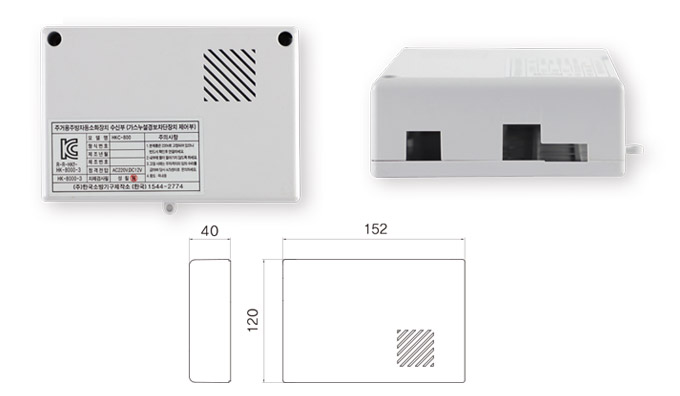

| 규격(㎜) | 152(W) × 120(H) × 40(D) |
| 중량(g) | 700 |
| 정격전압 | DC 12V |

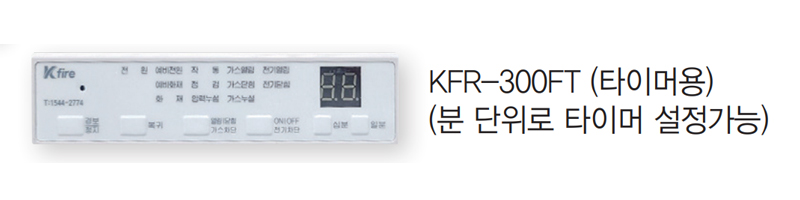

| 규격(㎜) | KFR-300FT : 129(W)×30(H)×20(D) |
| 중량(g) | 39 |
| 정격전압 | DC 12V |
| 적용가스종류 | LNG |
| 규격(㎜) | 61 Ø × 32(D) |
| 중량(g) | 60 |
| 감지부 1차 | 공칭작동온도 : 95°C |
| 감지부 2차 | 공칭작동온도 : 135°C |
| 분사노즐 | 방사시간 : 12초 방사각도 : 80˚ 일반 공칭방호면적 : 695㎜ × 695㎜ 일반유효설치높이 : 500 ~ 700㎜ |

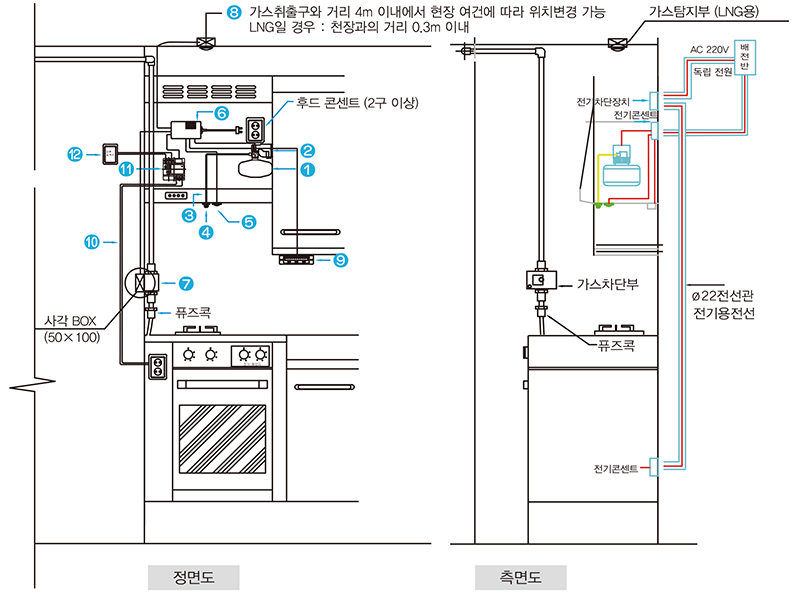

주거용 주방 자동소화장치 (하이브리드용 상부부착 타입) 시공도
구성요소 및 제원
자소 24-4-1, 24-26, 24-3, 24-29, 24-2
| 규격(㎜) | 150 (W) × 164(H) |
| 용량(ℓ) | 0.8 |
| 중량(g) | 1900 |
| 충전가스 | N2 |
| 주약제성분 | 아세트산칼륨(CH3COOK) |
| 정격전압 | DC 12V |
| 규격(㎜) | KAR-CP-FO-22-1 : 129(W) X 30(H) X 20(D) |
| 중량(g) | 39 |

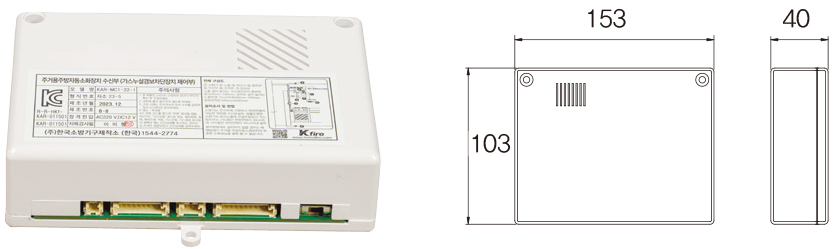

| 규격(㎜) | 153(W) × 103(H) × 40(D) |
| 중량(kg) | 0.32 |
| 감지부 1차 | 공칭작동온도 : 95°C |
| 감지부 2차 | 공칭작동온도 : 135°C |
| 분사노즐 | 방사시간 : 12초 방사각도 : 80˚ 공칭방호면적 : 695㎜ × 695㎜ 유효설치높이 : 500 ~ 700㎜ |
| 정격전압 | DC 5V |
| 적용가스종류 | LNG, LPG용 |
| 규격(㎜) | 61 Ø × 32(D) |
| 중량(g) | 60 |
구성요소 및 제원
자소 24-11-1, 24-10, 24-25, 24-7, 23-20, 24-11-2, 23-2-1, 23-3-1
| 규격(㎜) | 150 (W) × 164(H) |
| 용량(ℓ) | 0.8 |
| 중량(g) | 1900 |
| 충전가스 | N2 |
| 주약제성분 | 아세트산칼륨(CH3COOK) |
| 정격전압 | DC 12V |

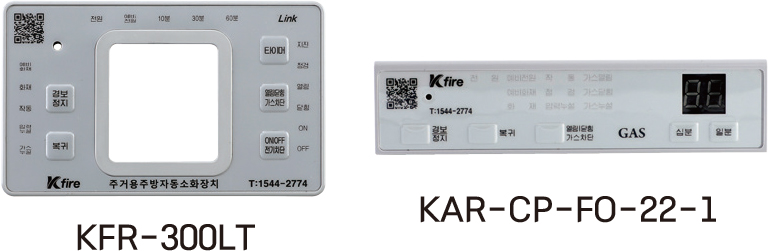

| 규격(㎜) | KFR-300LT : 110(W)×67(H)×20(D) KAR-CP-FO-22-1 : 129(W) X 30(H) X 20(D) |
| 중량(g) | 39 |
| 규격(㎜) | 153(W) × 103(H) × 40(D) |
| 중량(kg) | 0.32 |
| 감지부 1차 | 공칭작동온도 : 95°C |
| 감지부 2차 | 공칭작동온도 : 135°C |
| 분사노즐 | 방사시간 : 12초 방사각도 : 80˚ 일반 공칭방호면적 : 695㎜ × 695㎜ 일반 유효설치높이 : 500 ~ 700㎜ 와이드타입 공칭방호면적 : 850㎜ × 850㎜ 와이드타입 유효설치높이 : 680 ~ 780㎜ |

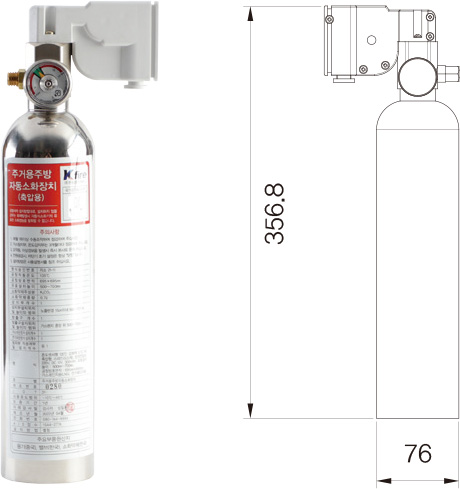

| 규격(㎜) | 76 (W) × 356.8 (H) |
| 용량(ℓ) | 0.8 |
| 중량(kg) | 1.88 |
| 주약제성분 | 아세트산칼륨(CH3COOK) |
| 정격전압 | AC220V / 60㎐ |
| 정격전류 | 16A |
| 동작적압 | DC 12V |
구성요소 및 제원
| 규격(㎜) | 150 (W) × 164(H) |
| 용량(ℓ) | 0.8 |
| 중량(g) | 1900 |
| 충전가스 | N2 |
| 주약제성분 | 아세트산칼륨(CH3COOK) |
| 규격(㎜) | 153(W) × 120(H) × 40(D) |
| 중량(kg) | 0.32 |
| 감지부 1차 | 공칭작동온도 : 95℃ |
| 감지부 2차 | 공칭작동온도 : 135℃ |
| 분사노즐 | 방사시간 : 12초 방사각도 : 80˚ 와이드타입 공칭방호면적 : 850㎜ × 850㎜ 와이드타입 유효설치높이 : 680 ~ 780㎜ |
| 정격전압 | DC 12V |
| 적용가스종류 | LNG, LPG용 |
| 규격(㎜) | 61 Ø × 32(D) |
| 중량(g) | 60 |
구성요소 및 제원
자소 24-30, 24-31, 24-32, 25-3
| 규격(㎜) | 150 (W) × 164(H) |
| 용량(ℓ) | 0.8 |
| 중량(g) | 1900 |
| 충전가스 | N2 |
| 주약제성분 | 아세트산칼륨(CH3COOK) |
| 정격전압 | DC 12V |
| 규격(㎜) | 110(W)×67(H)×20(D) |
| 중량(g) | 39 |
| 규격(㎜) | 153(W) × 120(H) × 40(D) |
| 중량(kg) | 0.32 |
| 감지부 1차 | 공칭작동온도 : 95℃ |
| 감지부 2차 | 공칭작동온도 : 135℃ |
| 분사노즐 | 방사시간 : 12초 방사각도 : 80˚ 공칭방호면적 : 695㎜ × 695㎜ 유효설치높이 : 500 ~ 700㎜ |
| 정격전압 | DC 12V |
| 적용가스종류 | LNG, LPG용 |
| 규격(㎜) | 61 Ø × 32(D) |
| 중량(g) | 60 |

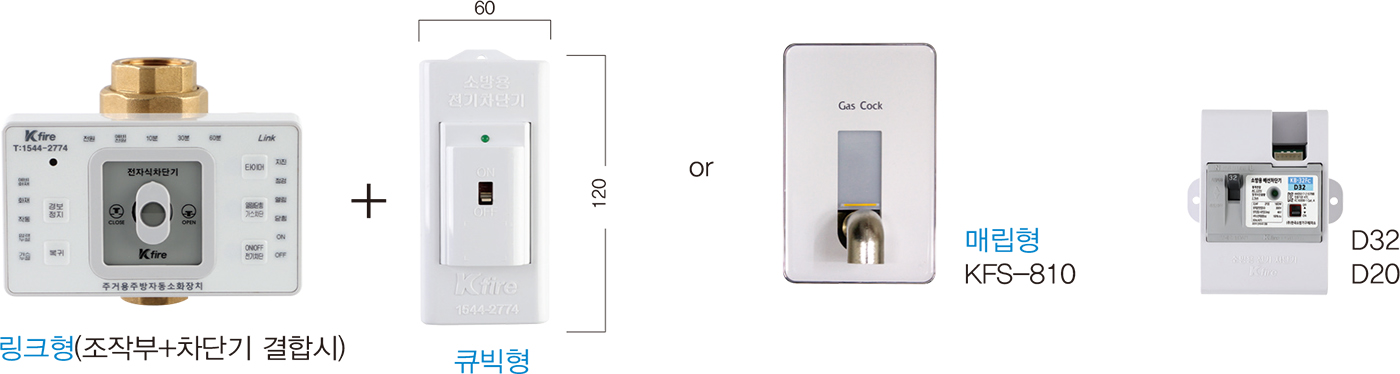

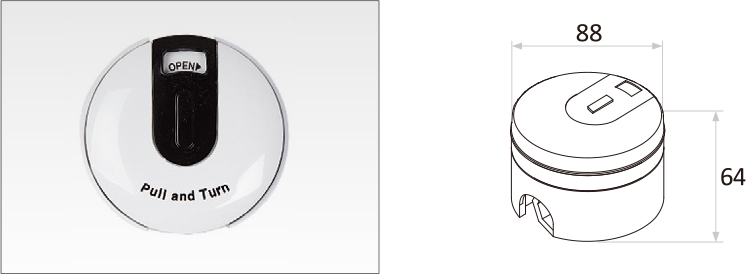

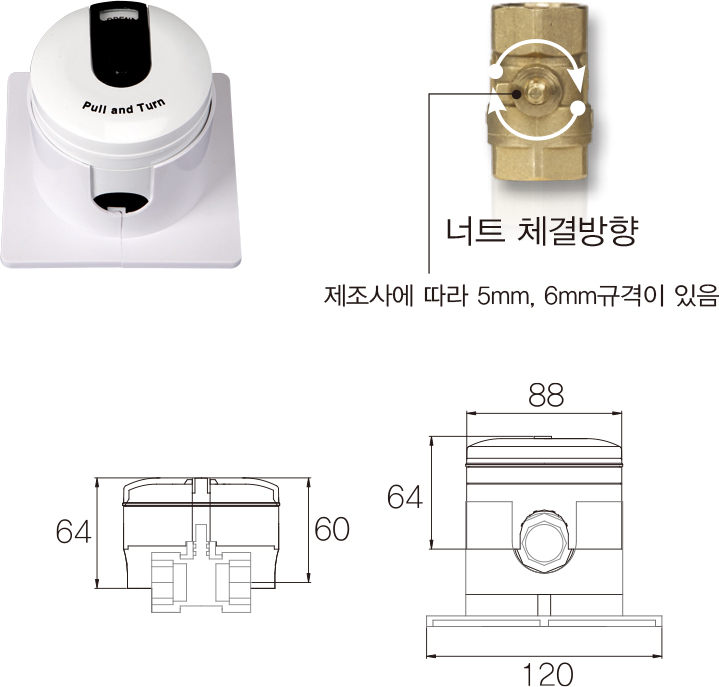

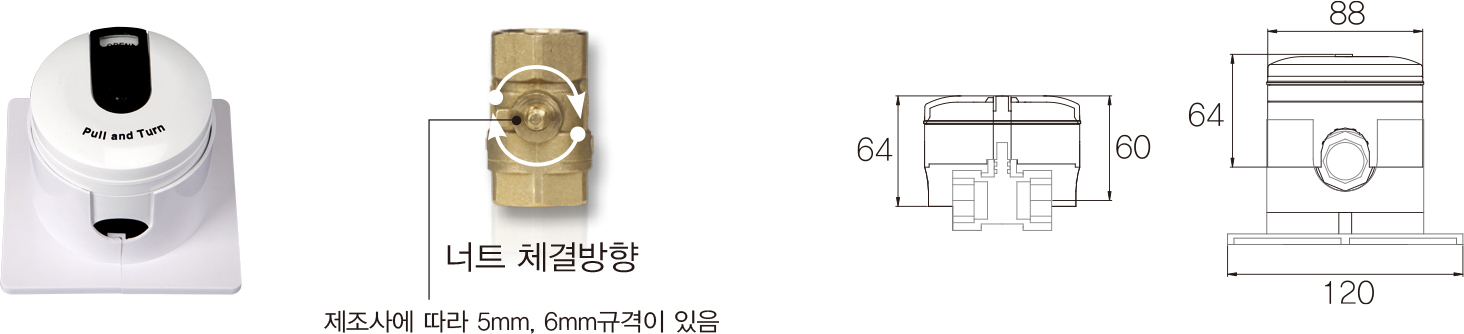

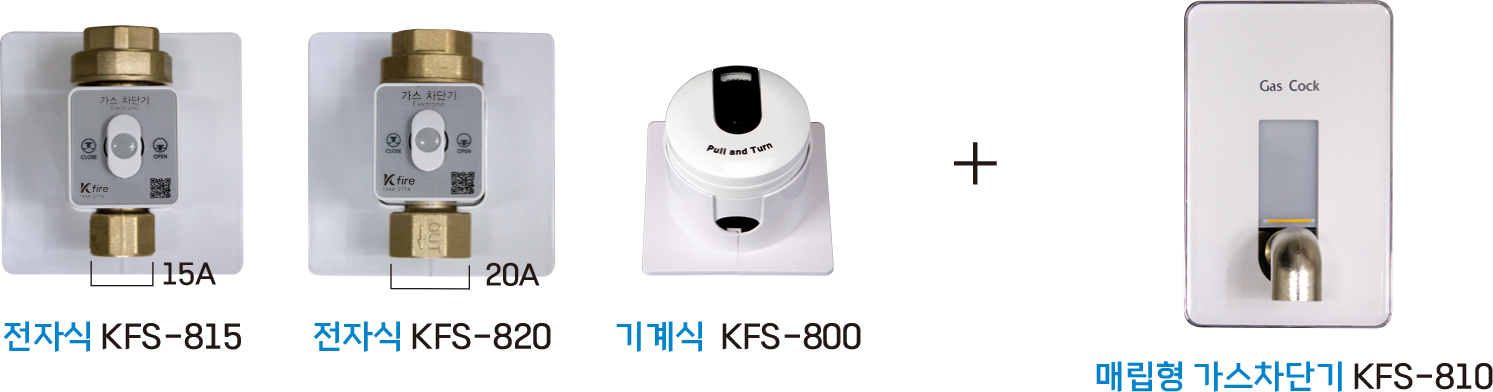

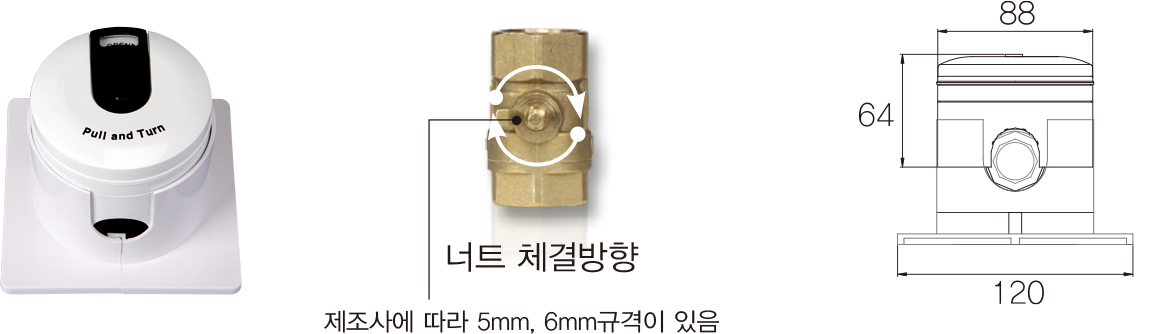

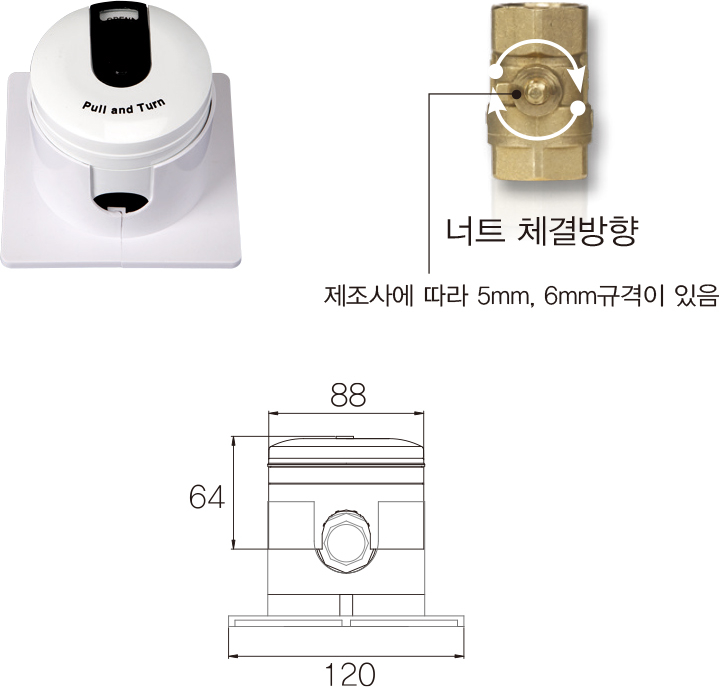

기계식 가스차단기

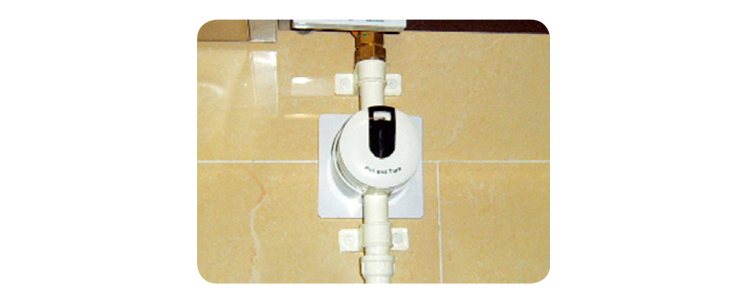

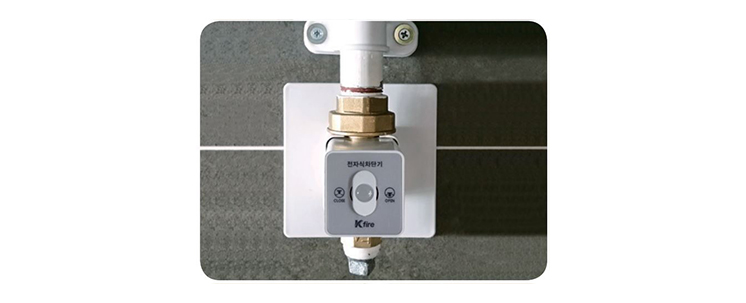

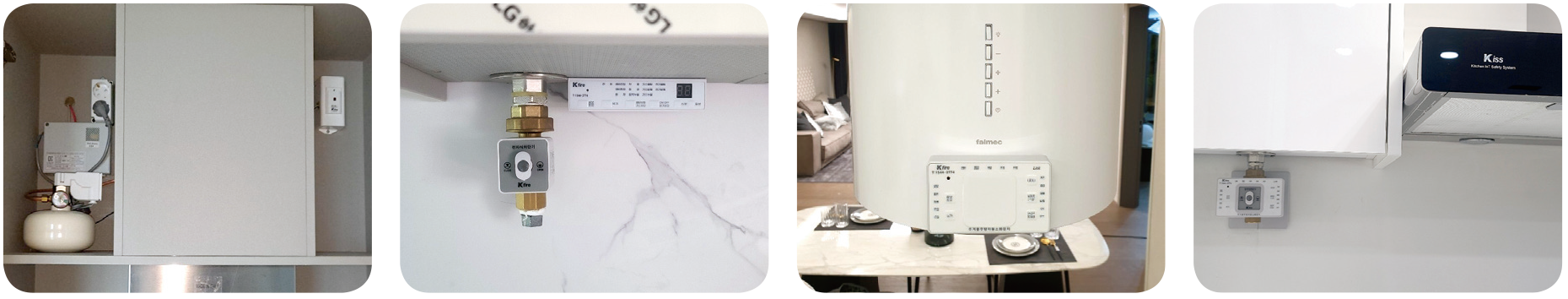

가스차단기 설치사진

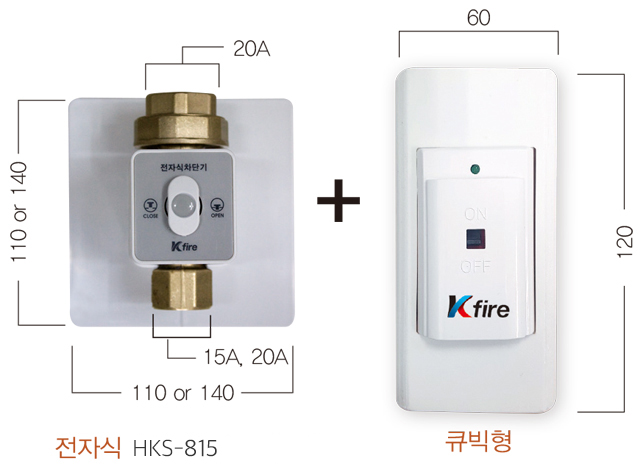

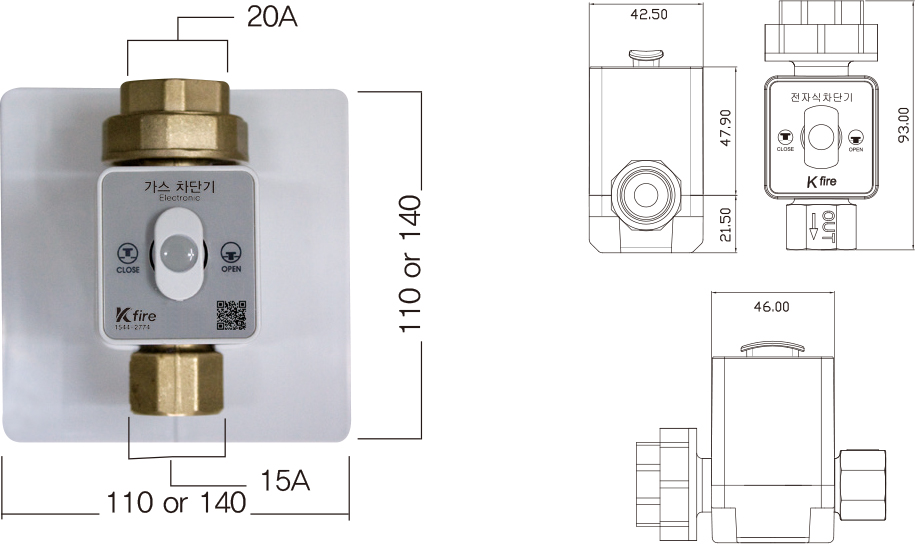

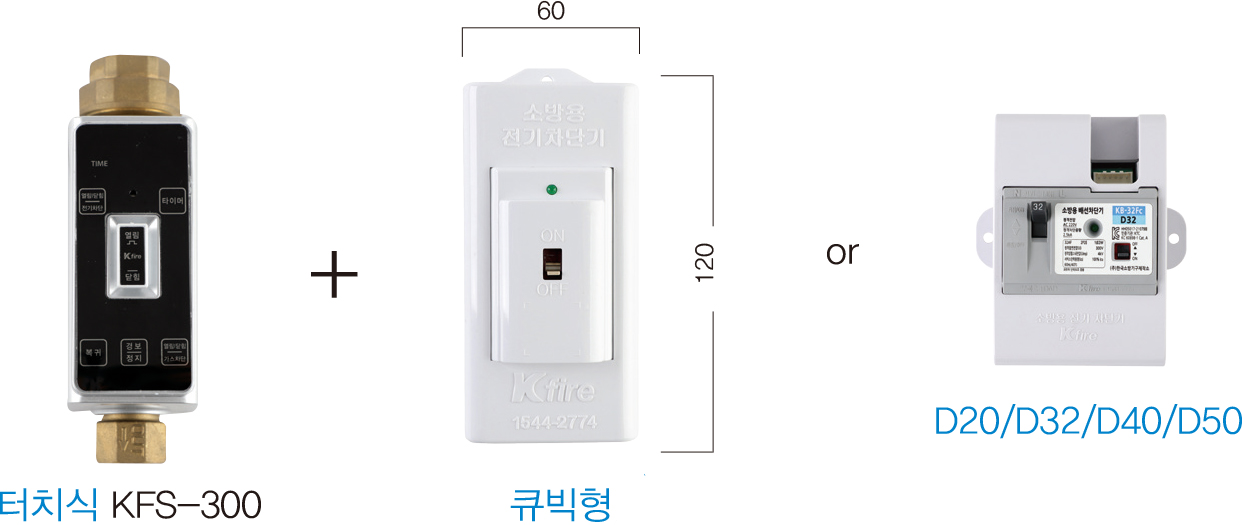

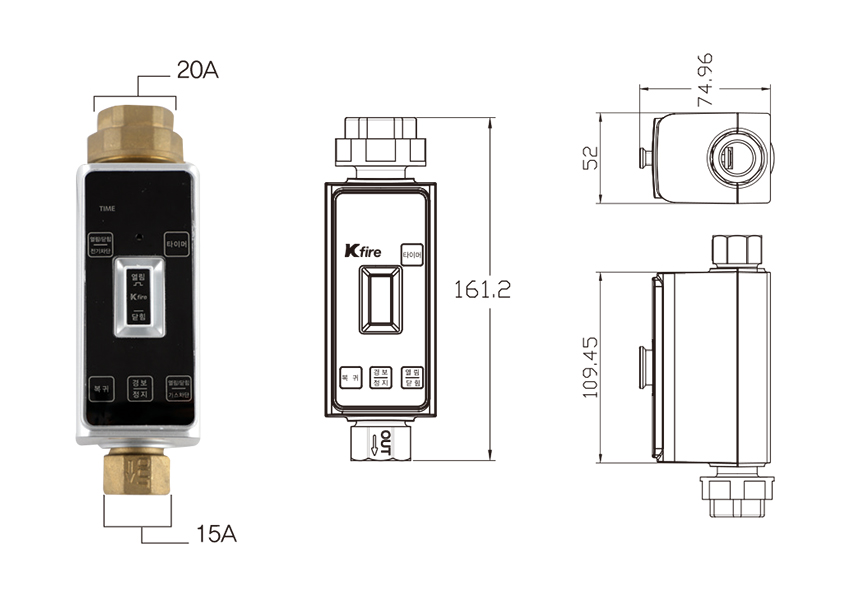

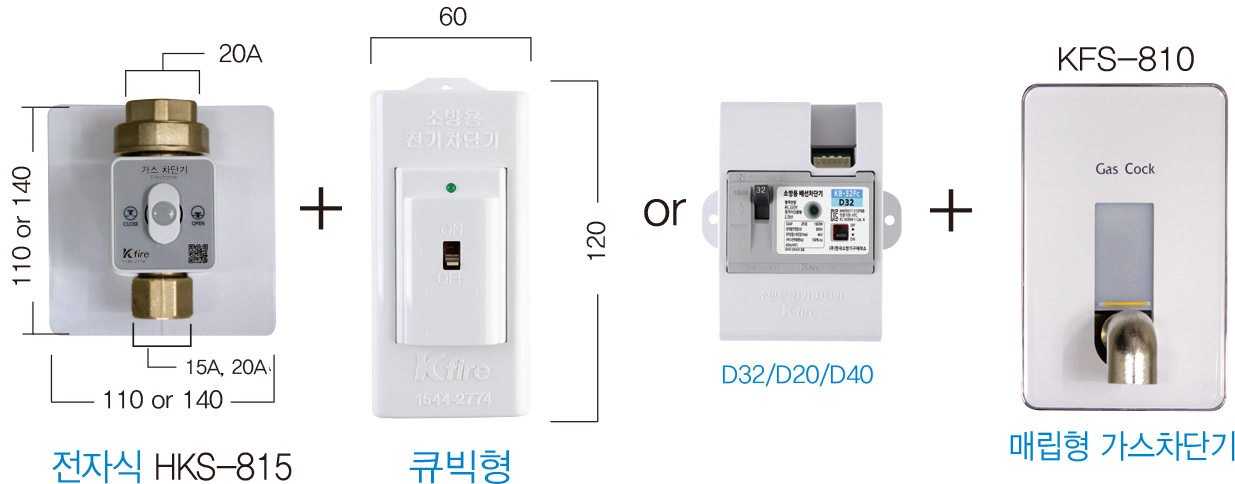

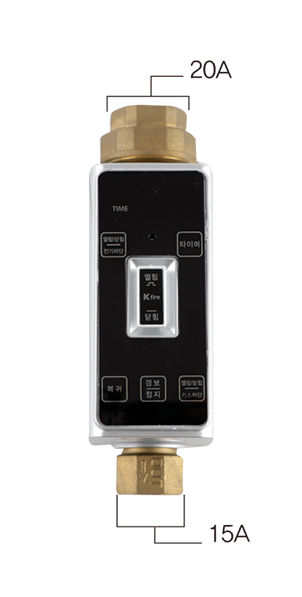

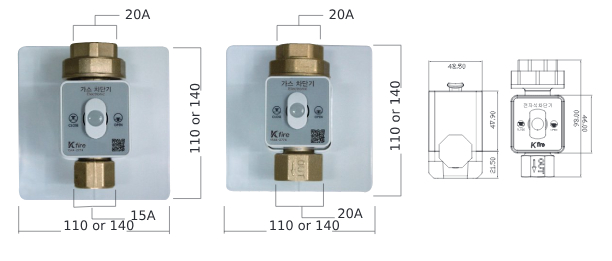

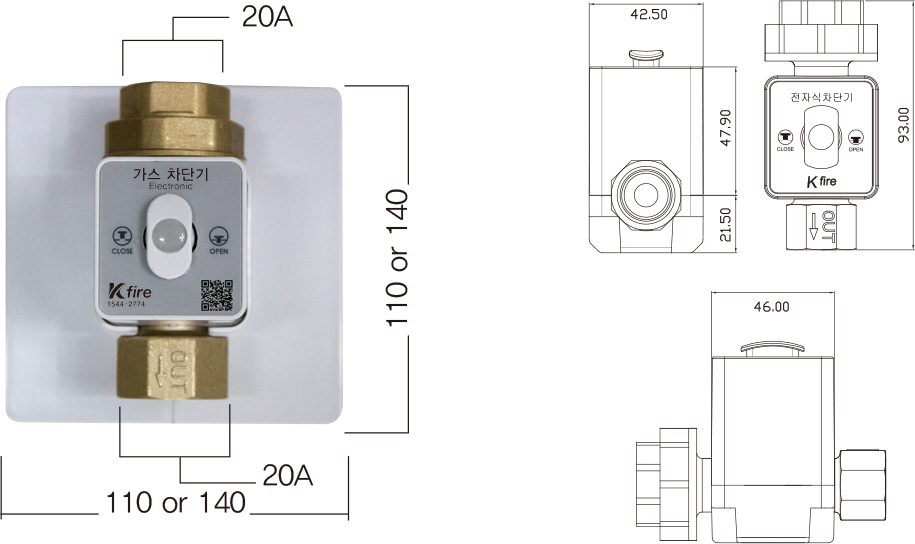

전자식 가스차단기

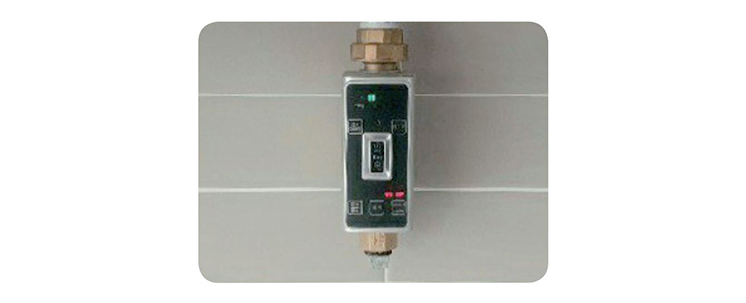

가스차단기 설치사진

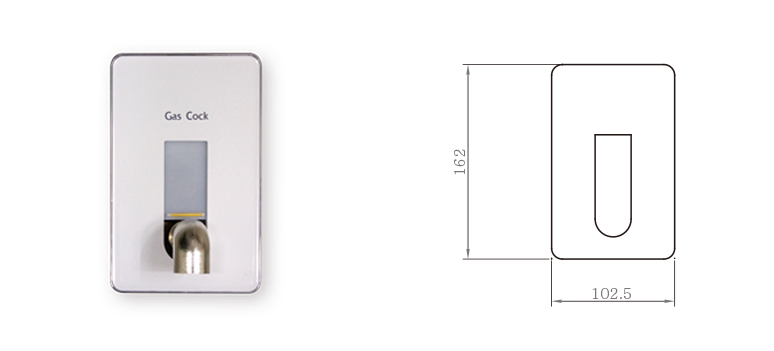

매립형 가스차단기

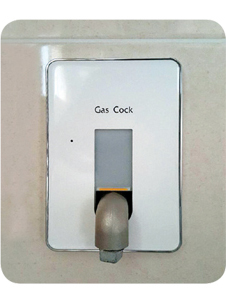

가스차단기 설치사진
조작부 일체형 가스차단기
가스차단기 설치사진

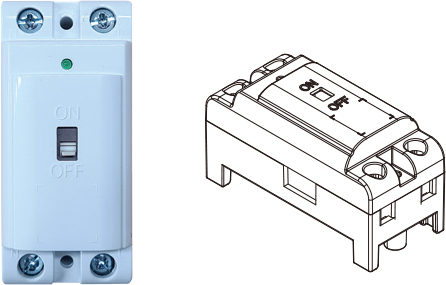

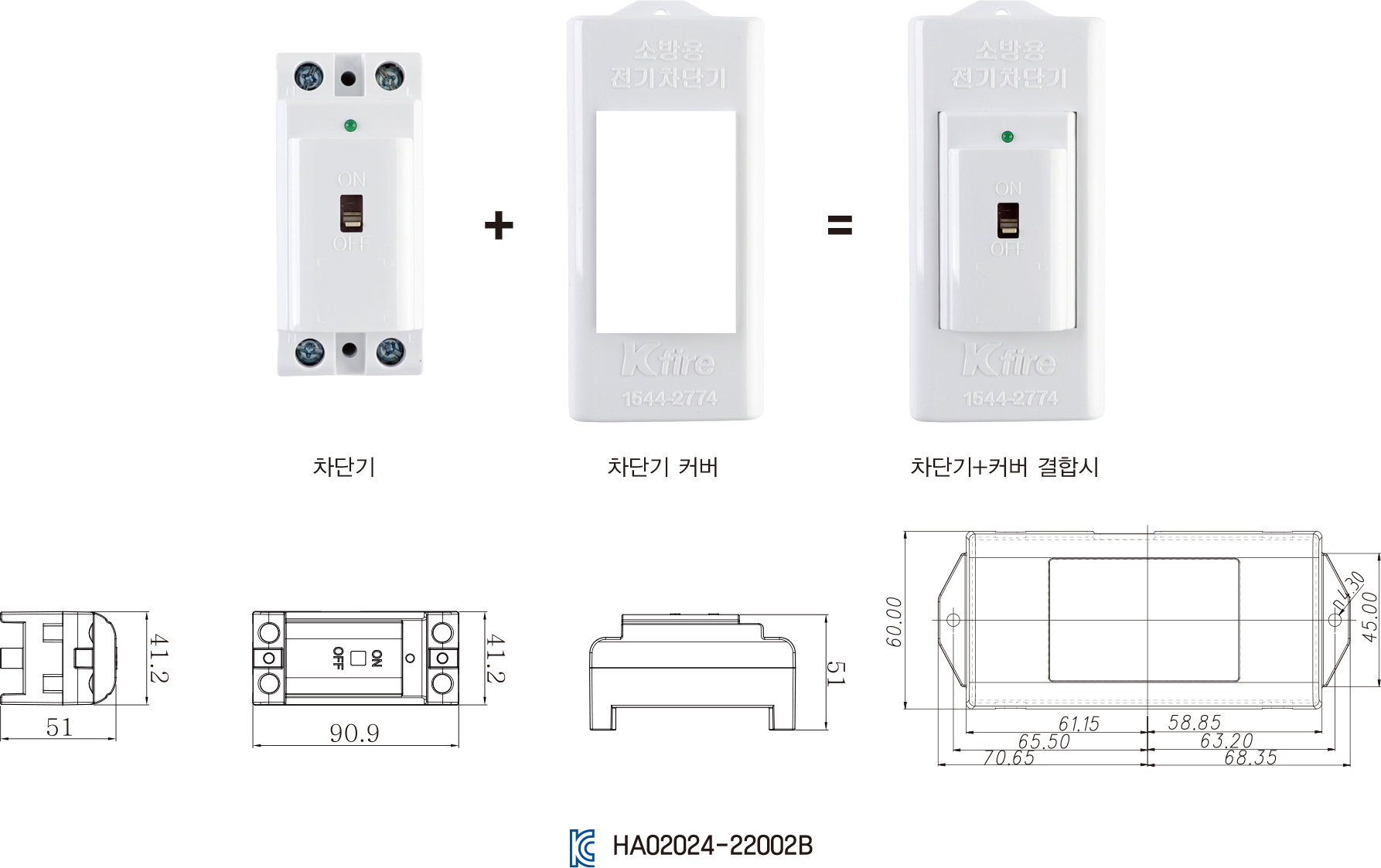

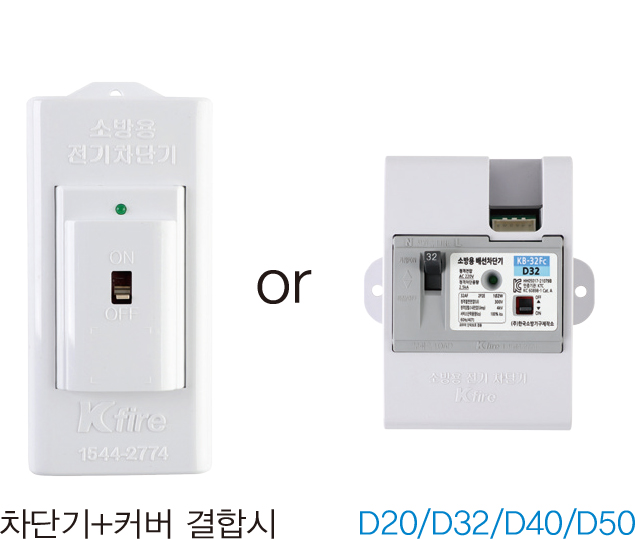

전기식 차단기
| 정격전압 | AC220V / 60㎐ |
| 정격전류 | 16A |
| 동작적압 | DC 12V |

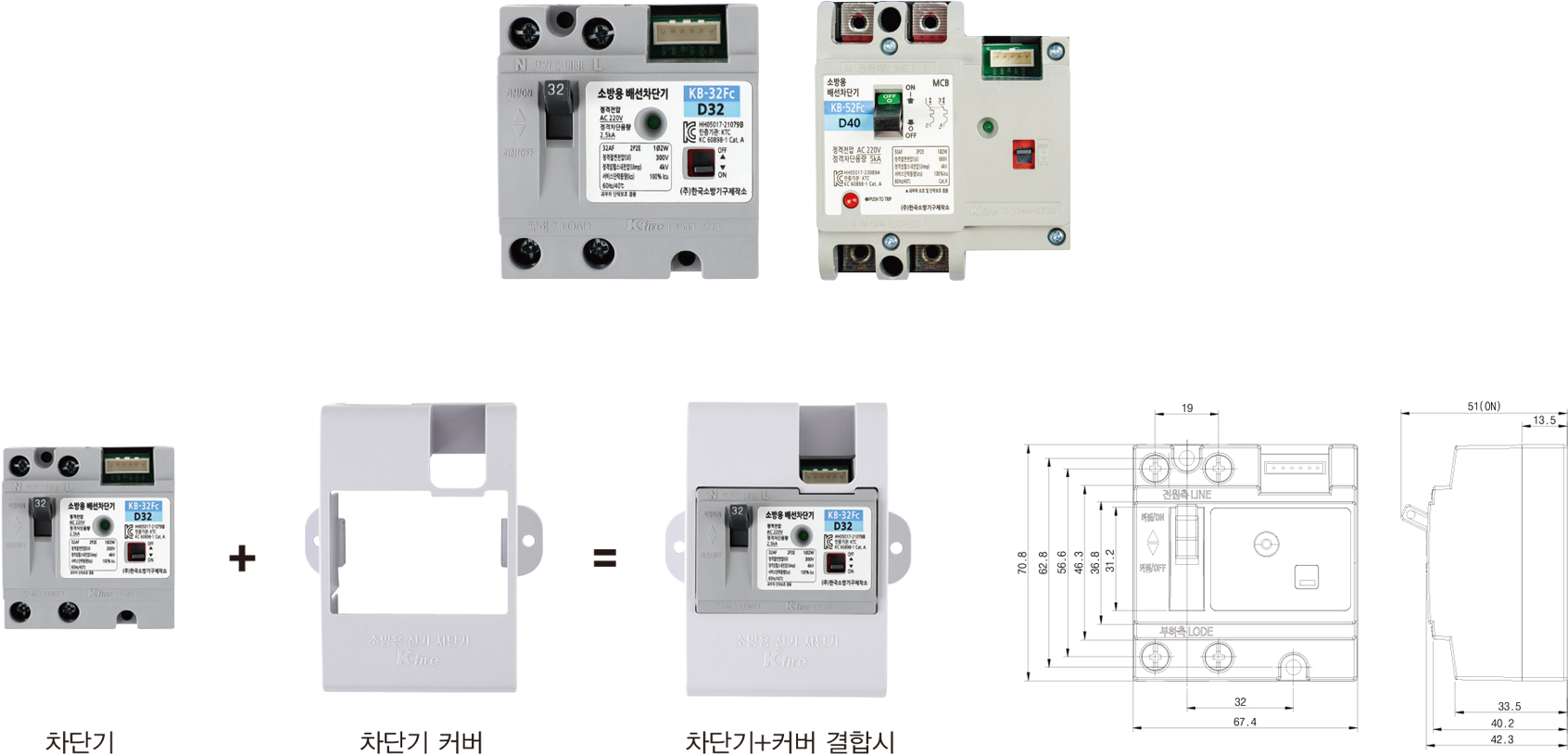

| 제품명 | 배선차단기(주택용) | |||
| 안전인증번호 | HH05017-21079B | HH05017-21079B | HH05017-23089A | HH05017-23089A |
| 모델명 | KB-35Fc D20 | KB-35Fc D32 | KB-40Pc D40 | KB-52Fc D40 |
| 정격전압 | AC 220V | AC 220V | AC 220V | AC 220V |
| 정격전류 | 20A | 32A | 40A | 50A |
| 극수 | 2극 | 2극 | 2극 | 2극 |
| 중량 | 160g | 160g | 160g | 160g |
| 표시 | 스위치 On 시 녹색LED 점등 | 스위치 On 시 녹색LED 점등 | 스위치 On 시 녹색LED 점등 | 스위치 On 시 녹색LED 점등 |
| 설치 | 브라켓 또는 단독 벽 고정 | 브라켓 또는 단독 벽 고정 | 브라켓 또는 단독 벽 고정 | 브라켓 또는 단독 벽 고정 |
| PCB | 2Layer/FR4 | 2Layer/FR4 | 2Layer/FR4 | 2Layer/FR4 |
| 크기 | 67(W)X50(H)X70(D) | 67(W)X50(H)X70(D) | 67(W)X50(H)X70(D) | 67(W)X50(H)X70(D) |
| 브라켓크기 | 98(W)X50(H)X112(D) | 98(W)X50(H)X112(D) | 120.8(W)X75.17(H)X144.47(D) | 120.8(W)X75.17(H)X144.47(D) |

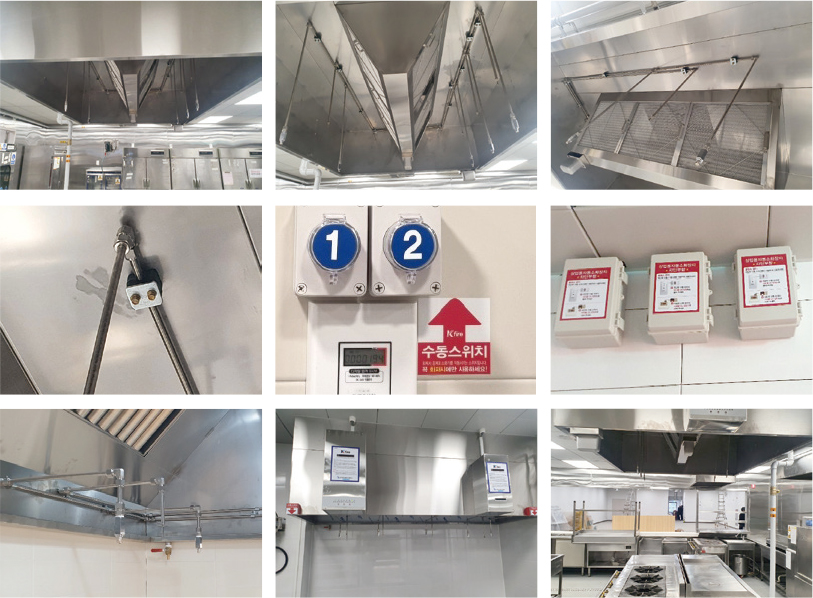

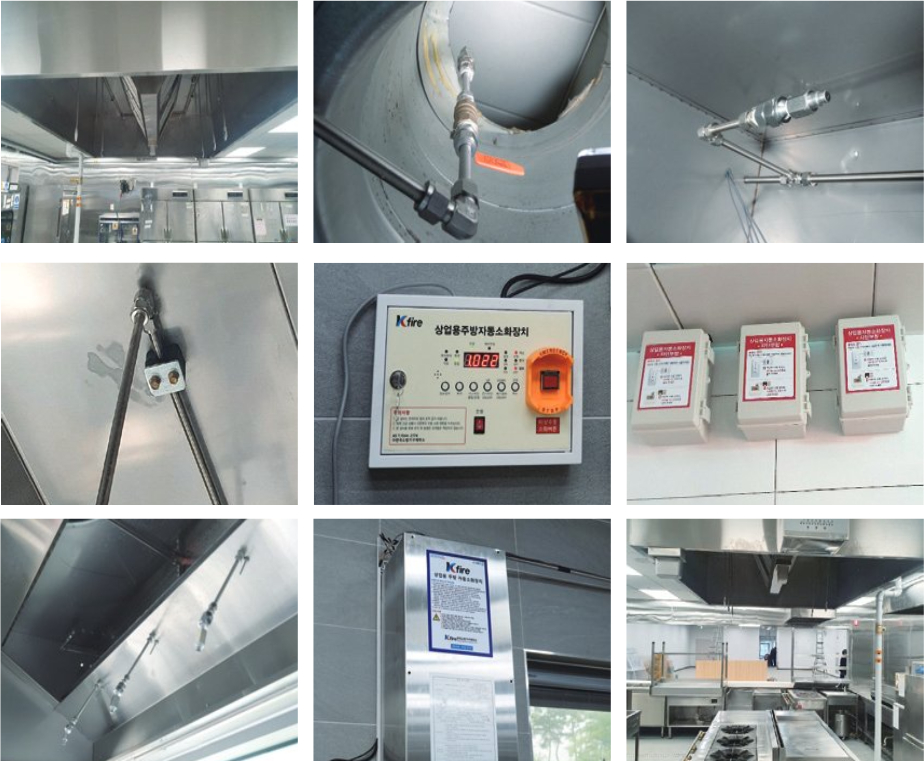

상업용주방자동소화장치

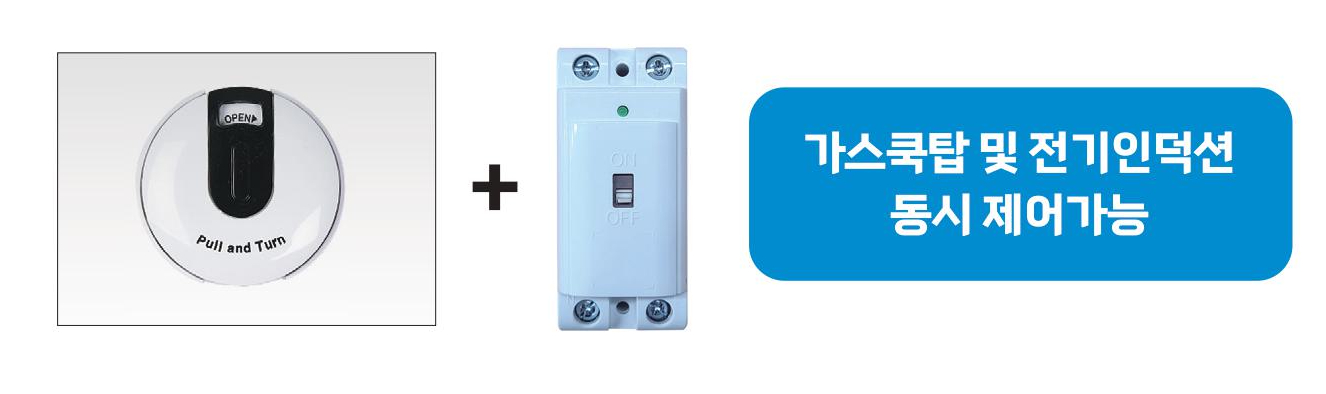

하이브리드 방식 : 전기레인지와 가스쿡탑 모두 제어가 가능한 방식
· KISENⓇ시스템에 적용 가능한 조리기기(구)는 튀김기(Fryer), 부침기(Griddle),레인지(Range), 웍(Wok), 가스식 숯 브로일러(Broiler) 5종입니다.

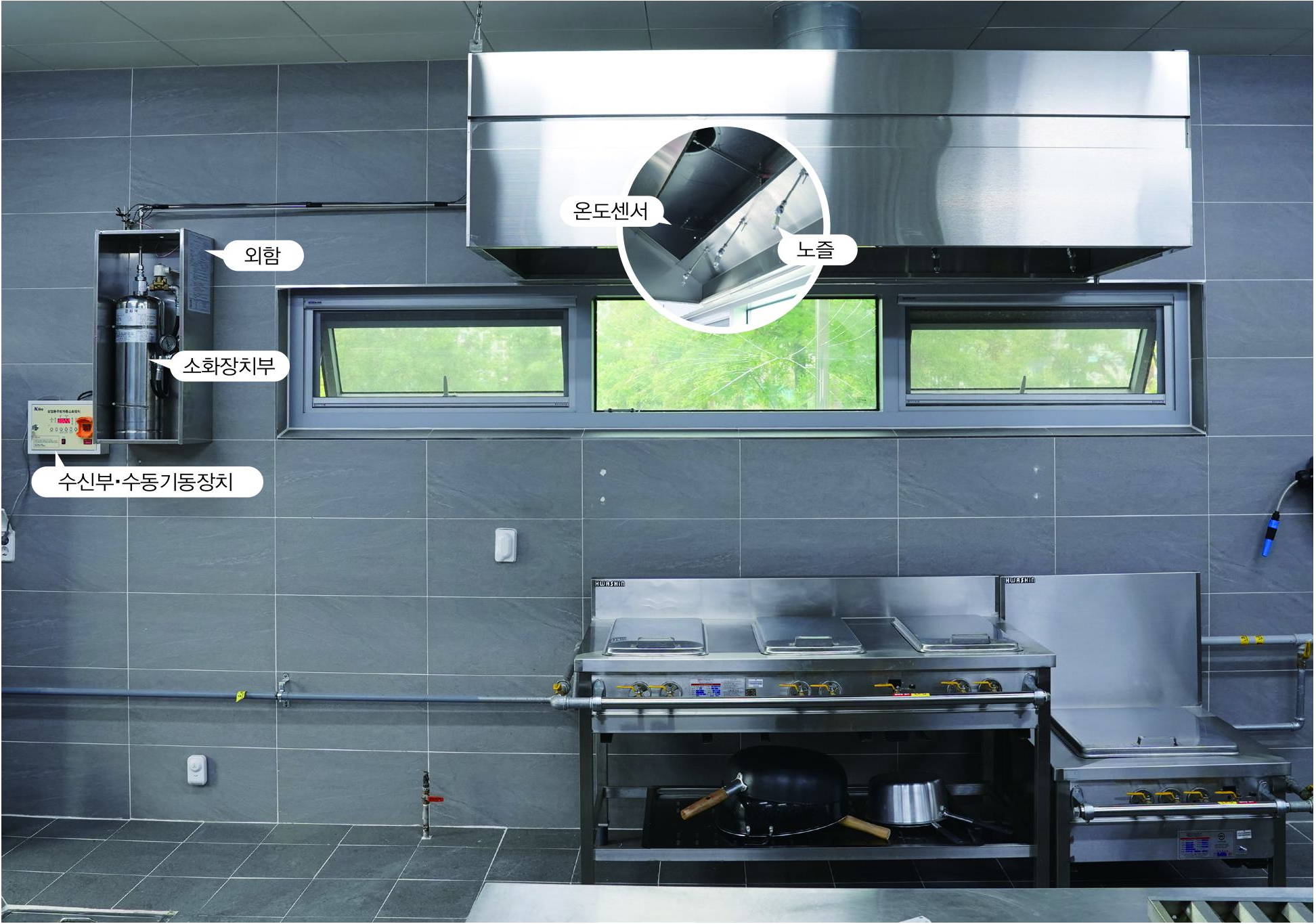

· KISENⓇ시스템의 화재 감지는 온도센서로 화재를 감지하며, 설정온도 이상 온도가 감지되면 화재신호를 발하게 되고, 소화용기에 충전 된 소화약제를 화재지점의 방호구역에 일제히 분사, 화재를 진압하고 화재 확대를 방지하는 시스템입니다.

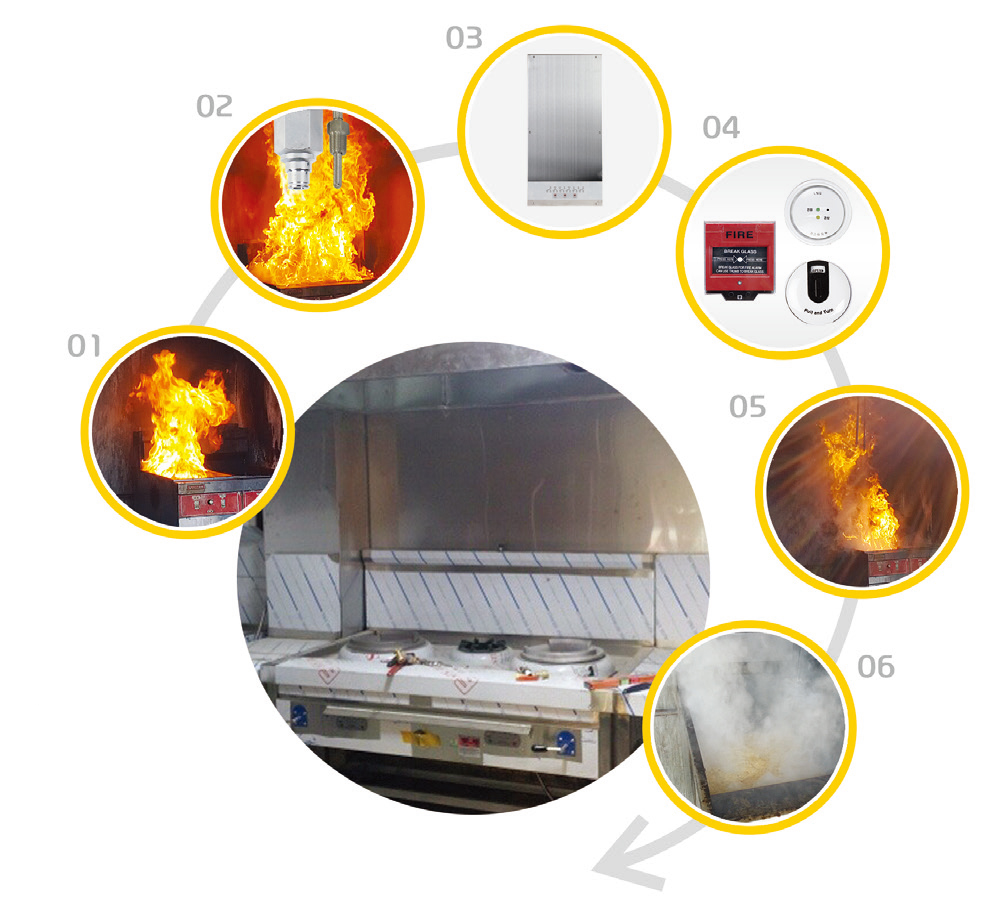

시스템 작동 체계

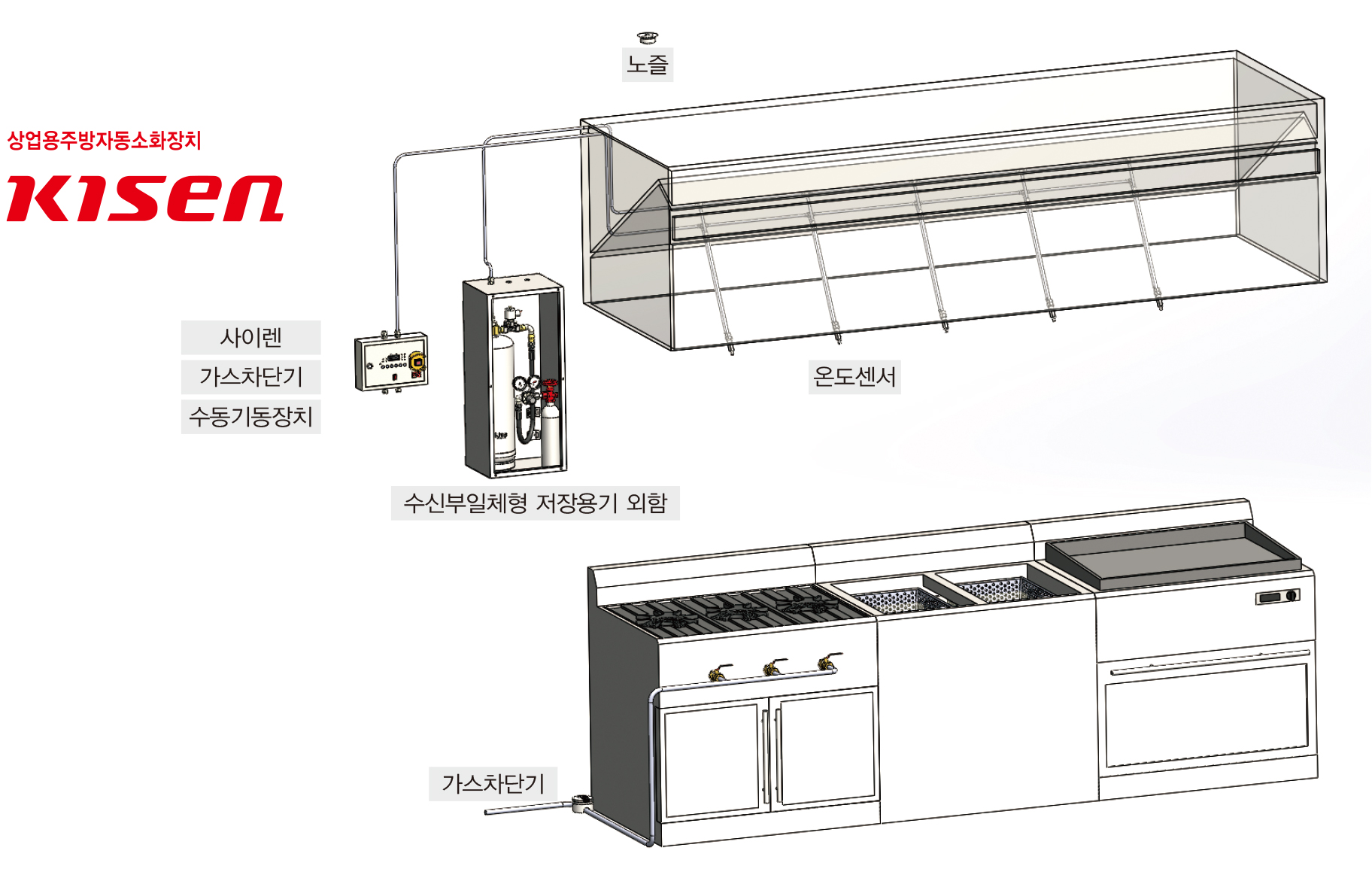

KISEN 시스템 구성

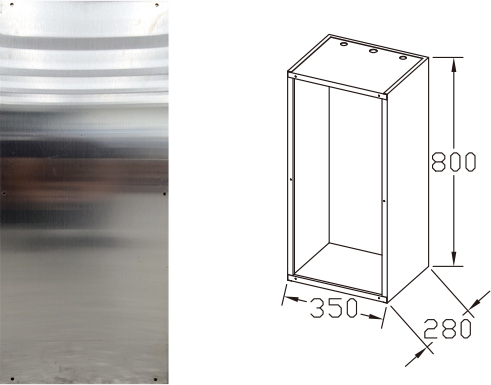

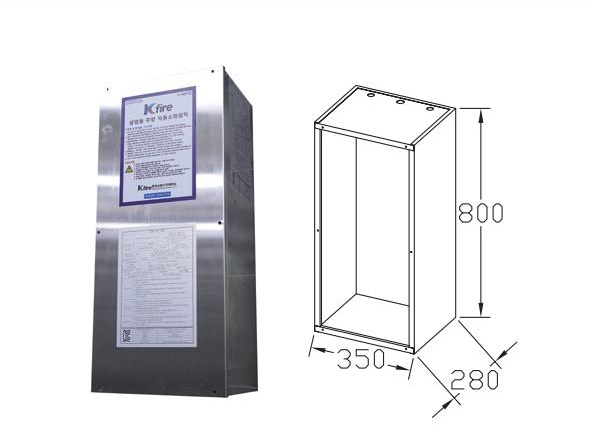

| 재질 | Stainless Steel |
| 사이즈 | 800×280×350(mm) |
| 소화용량 | 1병(12L) |

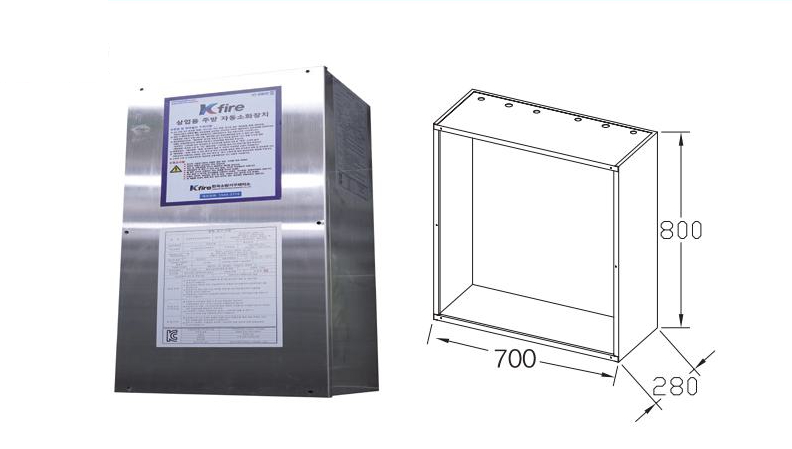

| 재질 | Stainless Steel |
| 사이즈 | 800×280×700(mm) |
| 소화용량 | 2병(24L) |

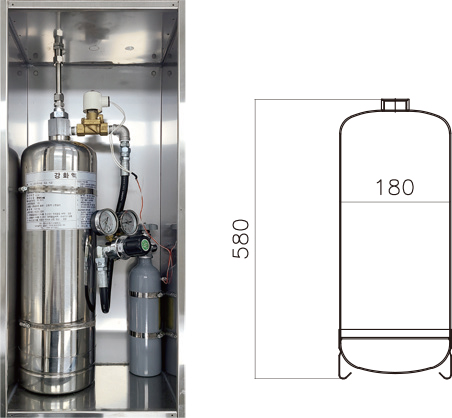

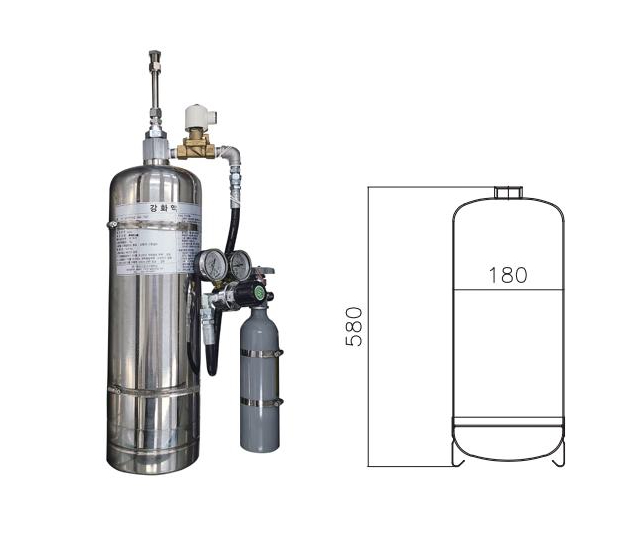

| 재질 | Stainless Steel |
| 크기 | Ø180×580mm |
| 내용적 | 13L(강화액 12L) |
| 가압방식 | 질소(N2) 가압 방식 |
| 충전압력 | 100kg/㎠ / 8kg/㎠ |
| 기동방식 | 감지 또는 수동스위치 작동으로 질소 가압 |
| 소화약제주원료 | 강화액 |
| 방사시간 | 약 30초 |
| 사용온도범위 | 0℃~50℃ |

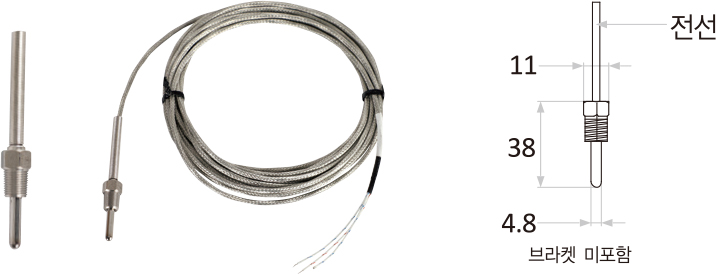

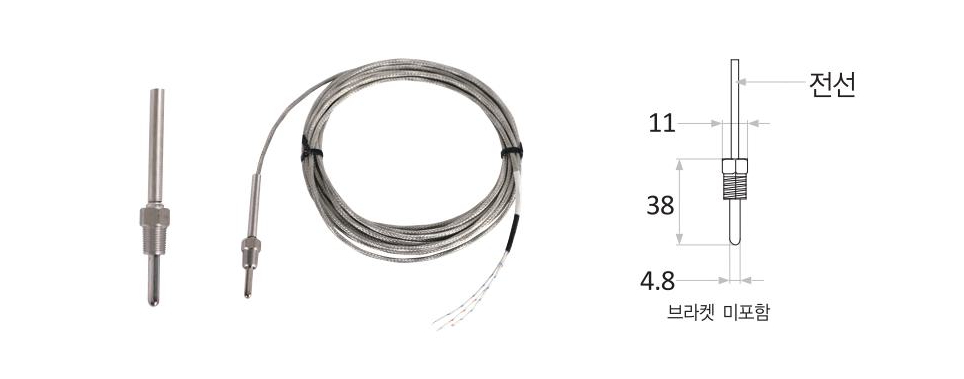

| 감지방식 | 온도센서형 (THERMISTOR식) |
| 1차감지온도 | 100℃ (설정가능) |
| 2차감지온도 | 130℃ (설정가능) |
| 사용범위 | 0 ~ 300℃ |
1차 화재온도(=예비화재온도, 예비화재) 실제 화재 발생 전 단계입니다. 온도센서를 통해 감지되는 온도가 평상시보다 높은 상태이며 설정된 온도(100℃)에 도달할 경우 경보를 발합니다.
2차 화재온도(=실제화재온도 또는 실제화재) 1차 화재온도를 초과, 설정된 온도(130℃)가 되어 가연물이 고온으로 인해 가연물의 발화(불꽃이 붙는 현상)가 발생하거나 발화가 일어나기 직전의 상황입니다.
| 설정구역 | 최대 6개의 온도센서 설정 가능 |
| 설치수량 | 소화용기 2개까지 사용가능 방출량(15kg)에 맞춰 노즐 산정 가스차단기, 전기차단기 1개 사용 |
| 사이즈 | 300×210×75(mm) |
| 통신 | 485 및 접점가능 |

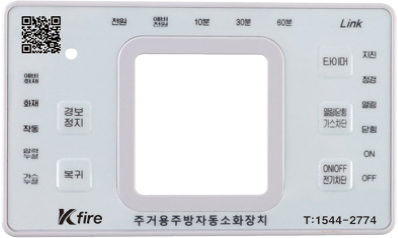

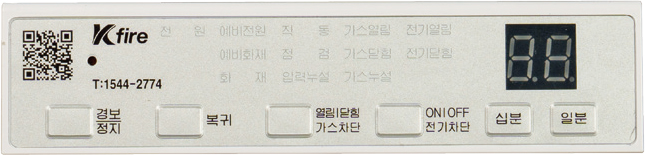

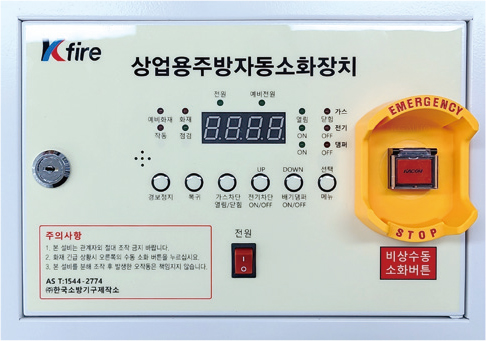

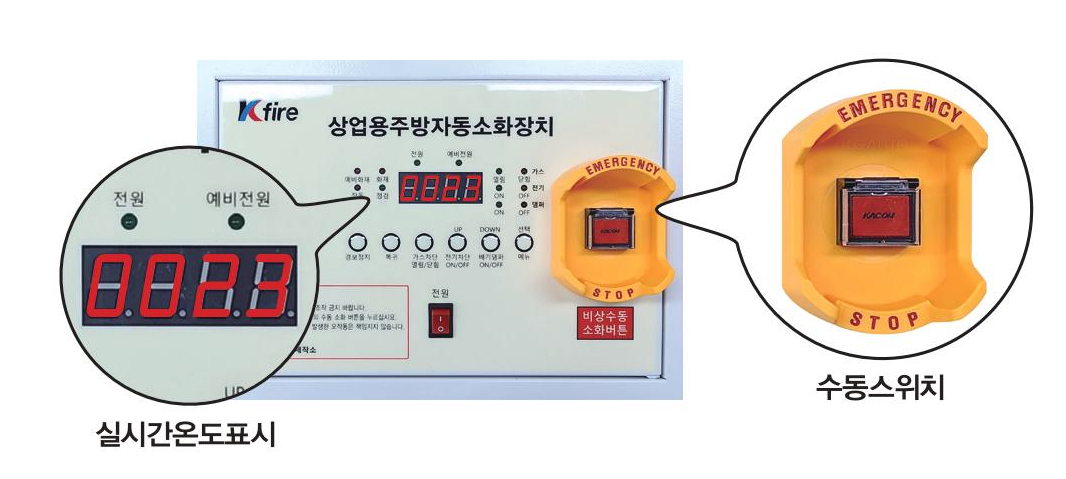

수신부함의 경우 LED 점등, 소등, 점멸과 부저음을 통해 제품이 설치 된 방호 구역의 현재 상태를 FND 창을 통해 사용자에게 직관적으로 알려주며, 조작버튼을 통해 사용자가 경보의 정지, 장치의 복귀, 가스차단기의 개폐를 조작할 수 있습니다.

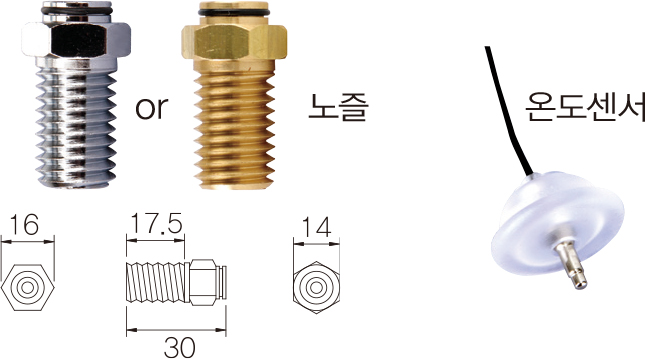

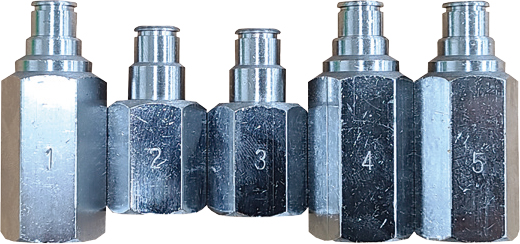

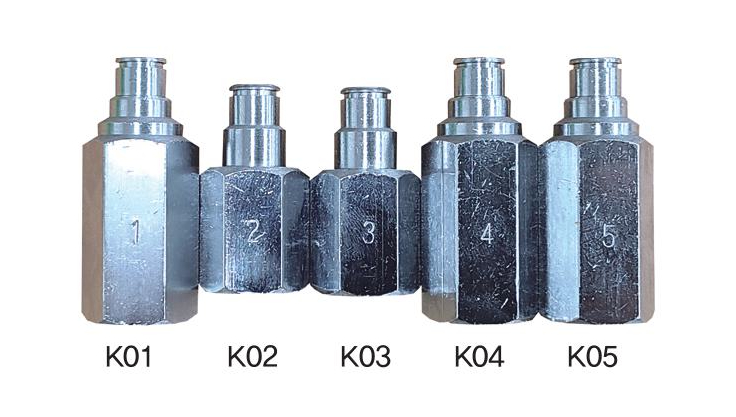

| 노즐번호 | K01 | K02 | K03 | K04 | K05 |
| 적용기구 | 덕트 | 플러넘 | 튀김기 | 레인지 | 웍, 브로일러 부침기 |
| 방출량 | 3.2kg | 1.8kg | 2.5kg | 3.1kg | 2.5kg |
| 재질 | 구리합금/크롬도금 | ||||
조리기기(구) - 튀김기(Fryer), 부침기(Griddle), 레인지(Range), 웍(Wok), 가스식 숯 브로일러(Broiler)처럼 상업적으로 사용되는 주방의 가열기기를 포함한 모든 기기를 총칭합니다.
후드(hood) - 조리 시 발생되는 연기 및 증기를 배출시키기 위해 연기 및 증기를 모아서 배기 장치로 보내는 기능을 하는 배기 장치의 일부를 말합니다.
덕트(duct) - 조리 시 발생되는 연기 및 증기를 배출시키기 위해 연기 및 증기가 통과하도록 배기구와 연결된 밀폐된 통로를 말합니다.
플리넘(plenum) - 덕트와 후드 필터 사이 후드 내부 공간을 의미하여 후드 내 필터가 없을 수도 있습니다.
그리스(grease) - 조리활동 중 사용하는 동·식물성 식용유지품 등이 조리 중 가열되어 공기 중에 작은 입자상태로 부유하다가 벽면, 덕트, 후드 등에 부착되는 일종의 기름찌꺼기를 총칭합니다. 화재가 확대되는 원인 중 하나이므로 화재예방활동 차원으로 반드시 시설사용자가 직접 주기적으로 제거해야 합니다.

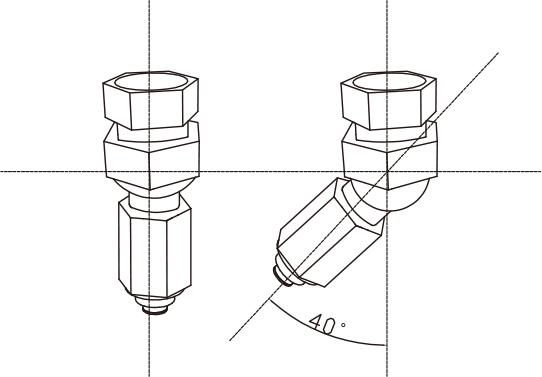

노즐에는 스위블 어댑터를 추가하여 그림과 같이 최대 40˚ 각도로 조절이 가능하며 조리기기(구)의 위치에 따라 각도를 조절할 수 있습니다.
소방시설 설치 및 관리에 관한 법률 시행령
판매시설 중 「유통산업발전법」 제2조제3호에 해당하는 대규모점포에 입점해 있는 일반음식점
「식품위생법」 제2조제12호에 따른 집단급식소
유통산업발전법
하나 또는 대통령령으로 정하는 둘 이상의 연접되어 있는 건물 안에 하나 또는 여러 개로 나누어 설치되는 매장일 것
상시 운영되는 매장일 것
매장면적의 합계가 3천제곱미터 이상일 것
식품위생법
기숙사
학교, 유치원, 어린이집
병원
「사회복지사업법」 제2조 제4호의 사회복지시설
산업체
국가, 지방자치단체 및 「공공기관의 운영에 관한 법률」 제4조제1항에 따른 공공기관
그 밖의 후생기관 등
식품위생법 시행령
제품개요

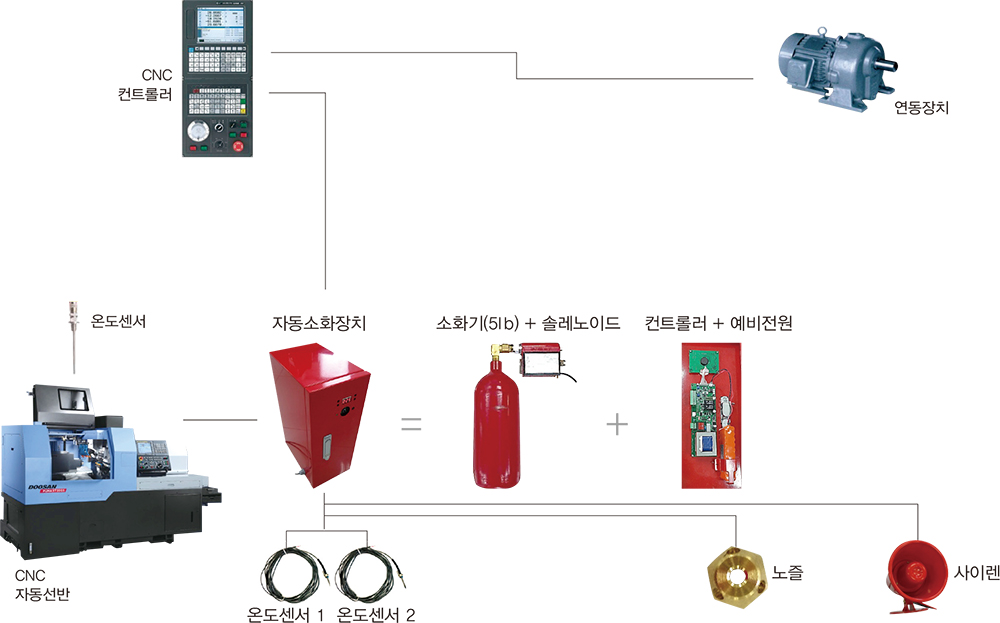

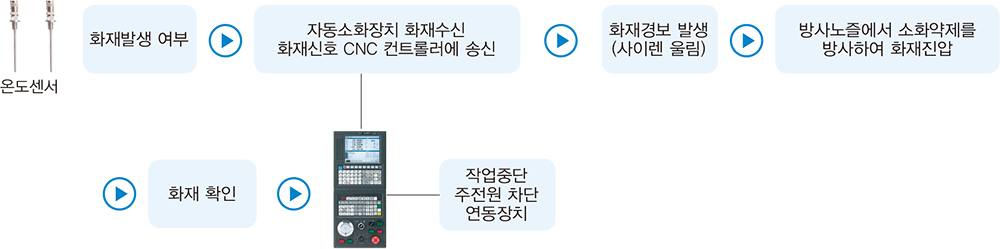

화재 발생이 예상되는 구역에 온도감지센서를 설치하여 설정온도 이상으로 온도가 감지되면 자동소화장치에 화재신호를 송신하고 자동소화장치는 다시 자동선반의 CNC 컨트롤러에 화재 신호를 송신합니다.
자동선반의 CNC 컨트롤러는 연동장치의 작동, 작동중단, 전원차단이 이루어지게 하며 분사노즐에서 소화약제를 분사하여 신속하게 초기에 화재를 진압하는 시스템입니다
분리형 환기센서 HKVOC-100
| 형식 | 분리형 환기센서 |
|---|---|
| 모델 | HLVOC-100 |
| 전원 | AC 220V/60㎐ |
| 감지가스 | 알코올, 일산화탄소, 이산화탄소, 담배연기, 암모니아, 각종냄새 등 |
| 소비전력 | 1W |
| 사용온도 | -10 ~ 50℃ |
| 연동장치 | 레인지후드 또는 환기팬 |
| LED표시 | 청색 LED-전원, 적색 LED-릴레이 작동 |
| 설치장소 | 가정 내 부엌 |
| 초기안정화 시간 | 3분 |
| 작동농도 | LNG기준 약 20ppm |
단독경보형 감지기(연기감지기)
| 제품명 / 모델명 | 단독경보형 감지기 / HK-SD-100 |
|---|---|
| 형식승인번호 | 감18-10 |
| 형식 | DC3V, 광전식, 2종, 보통형, 재용형 |
| 전원 | 리튬전지 DC 3V, 1600mA, CR-123A |
| 소비전류 | 대기 2.7μAh/ 동작 210μAh |
| 사용온도 | -10 ~ 50℃ |
| 경보음압 | 화재경보 85db, 건전지교체 경보 75db |
| 설치장소 | 침실, 복도, 거실, 부엌 등 화재가 발생할 수 있는 모든 장소 |

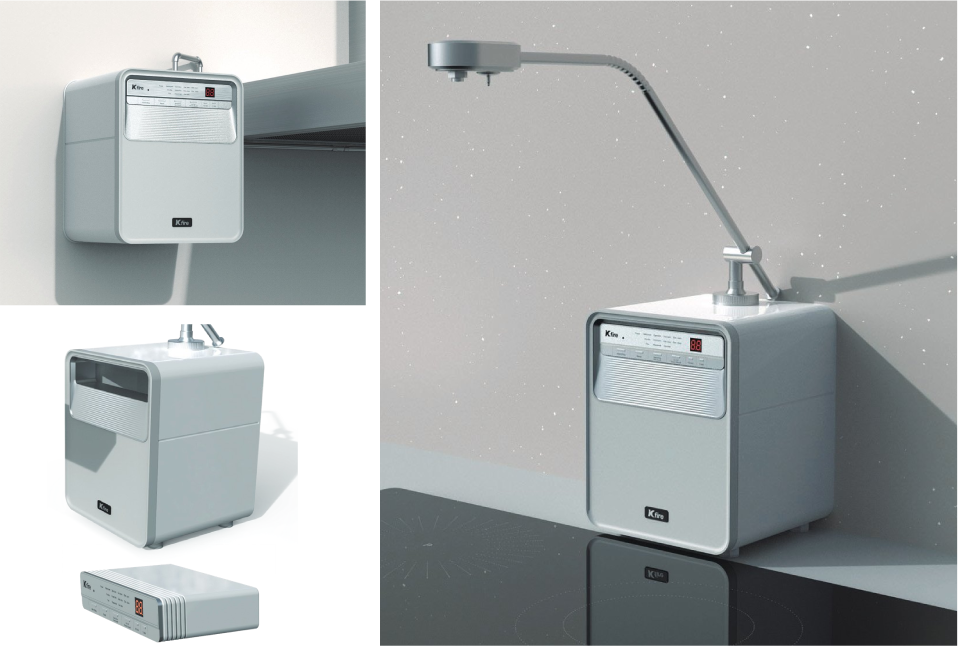

Uni Home
| 후드 없는 공간 설치 가능 | 상부장 및 후드가 없어도 주방/보조 주방에 설치 가능 |
|---|---|
| 무선 제어 기능 | 유·무선 전기차단기로 인덕션 제어 가능 |
| 시스템 연동 | 에어컨 설외기 자동소화장치 시스템과 연동 가능 |
| 에어컨 차단 연동 | 무선으로 에어컨 전기 차단 가능 |
| 약제 선택 가능 | 강화액, CO₂등 다양한 소화약제 적용 가능 |

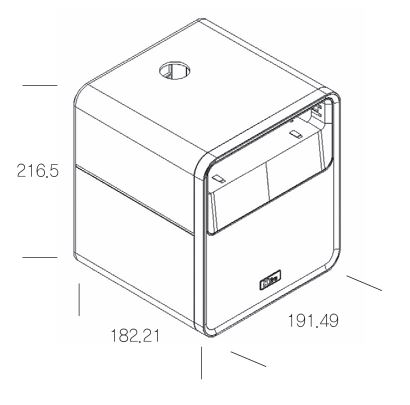

| 외형 치수 | (W×D×H) 191.49 mm × 182.21 mm × 216.50 mm |
|---|---|
| 방사 압력 | 1.8 Mpa |
| 작동 온도 범위 | -10℃ ~ 40℃ |
| 감지부 | 1차 |
| 작동온도 | 95℃ |
| 감지부 | 2차 |
| 작동온도 | 135℃ |
| 분사 노즐 방사시간 | 12초 |
| 분사 노즐 방사각도 | 80도 |
| 전원 | DC 12V 또는 AC 220V |
| 배터리 용량 | 300 mAh |
| 약제 | 강화액 |
